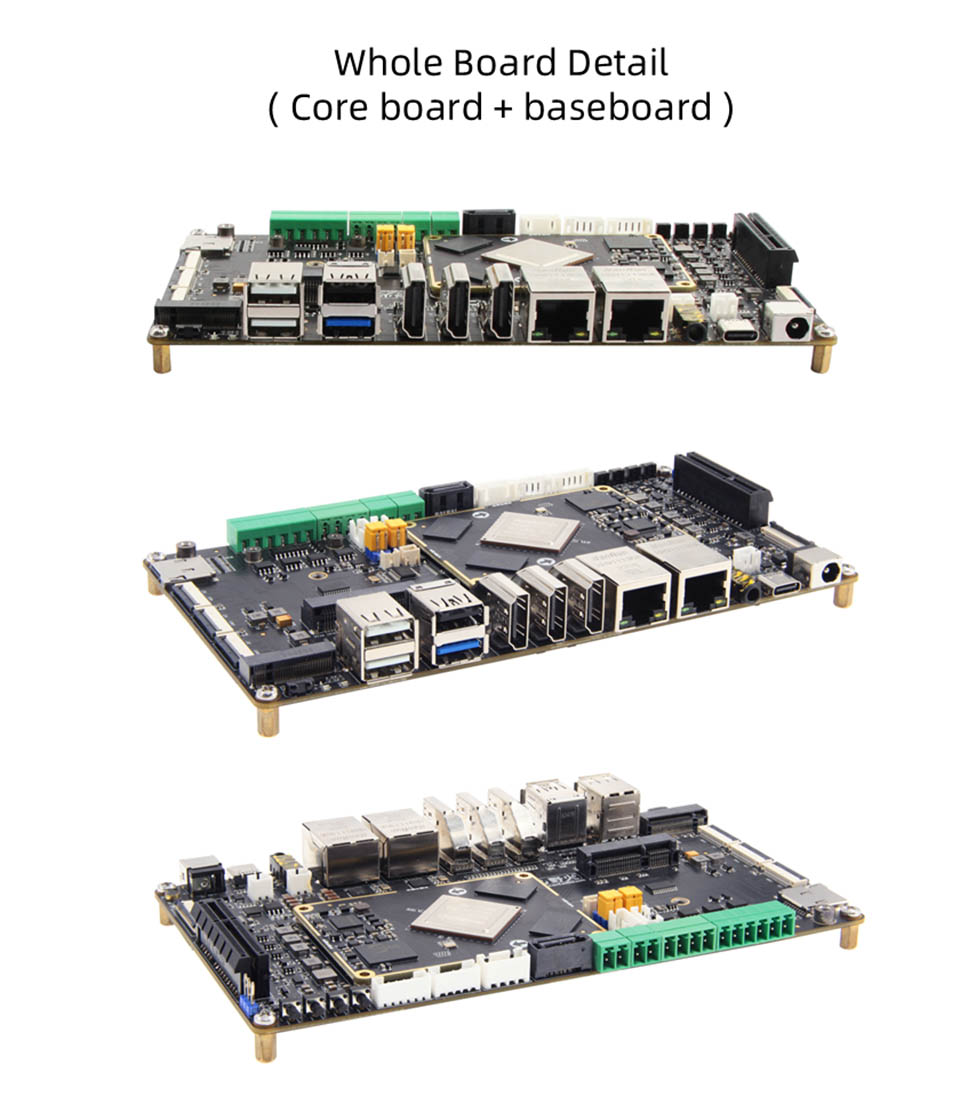

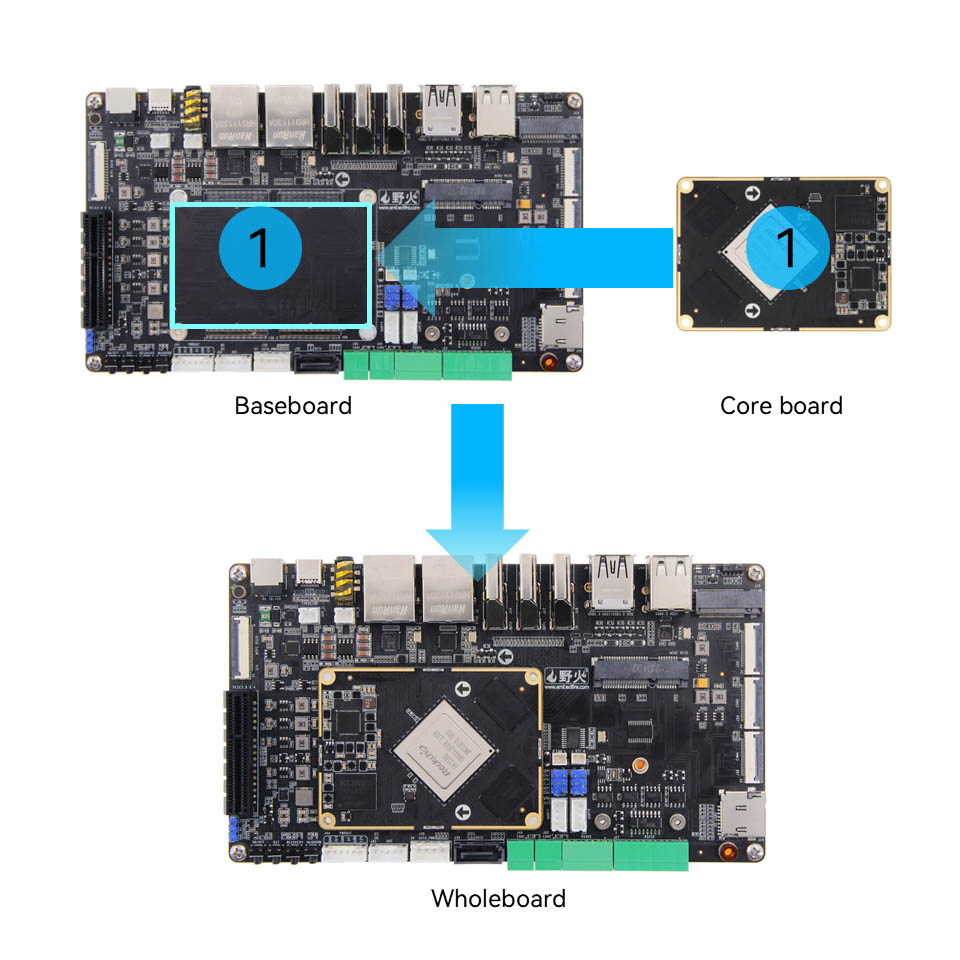

Dit is een bord om aan boord te gaan structuur RK3588 Board SBC -computer, gemakkelijk te gebruiken en te ontwikkelen. Met open source en gratis SDK wordt het bord gemakkelijk gebruikt.
Rockchip RK3588 is used as the main chip, with 8nm advanced process technology, the main frequency can reach up to 2.4GHz, integrated quad-core 64-bit Cortex-A76 and quad-core 64-bit Cortex-A55, a total of eight-core processors and ARM Mali-G610 MC4 GPU, supporting 8K video encoding and decoding and 8K display output, super image processing capabilities, Ondersteuning voor meerdere camera -invoer en ondersteuning voor meerdere schermen.
8 Ingebouwde onafhankelijke NPU-rekenkracht kan 6TOP's bereiken, waardoor verschillende AI-scenario's mogelijk zijn.
Bied een verscheidenheid aan geheugen- en opslagcombinaties om uit te kiezen, evenwichtige hardwareconfiguratie aan boord en een breed scala aan applicaties.
Hoge integratie, met rijke expansie -interfaces, met dubbele Gigabit Network Ports, USB, M.2, PCLE3.0x4, 5Minipcle, HDMI, MIPI -scherminterface en MIPI -camera -interface, audio -interface, infraroodreceptie, TF -kaarten en andere perifere, kan volledige spel geven aan de prestaties van de Processor en Verdere uitzet van de Board.
Ondersteunt officieel mainstream andriod 13, debain, Ubuntu -besturingssysteemafbeeldingen en kan worden toegepast op verschillende applicatie -omgevingen.
Volledig open source, het verstrekken van officiële tutorials, complete SDK -driverontwikkelingskits, ontwerpschema's en andere bronnen, u kunt gemakkelijk aan de slag gaan zonder blinde vlekken.
Klaar voor gebruik, ondersteunt meerdere besturingssystemen
Ingebouwde onafhankelijke NPU kan rekenkracht 6tops bereiken
Neemt drie-core architectuur aan, ondersteunt int4/int8/int16/fp16/bf16/tf32, machtigt verschillende AI-scenario's
Codeer en decodeer 8K -video eenvoudig en decodeer
Ondersteunt maximaal 8k@60 frames H.265/H.264/AV1/VP9/AVS2 Video Decodering en 8k@30 frames H.264/H.265 Video -codering
Multi-screen display, high-definition draagbaarheid
Ondersteunt multi-screen display, ondersteunt maximaal 8k@60 frames + 4K@60 frames + 2k@60 frames (drie-screen display) of 4K@60 frames + 4K@60 frames + 4K@60 frames + 2k@60 frames (vierschermen)

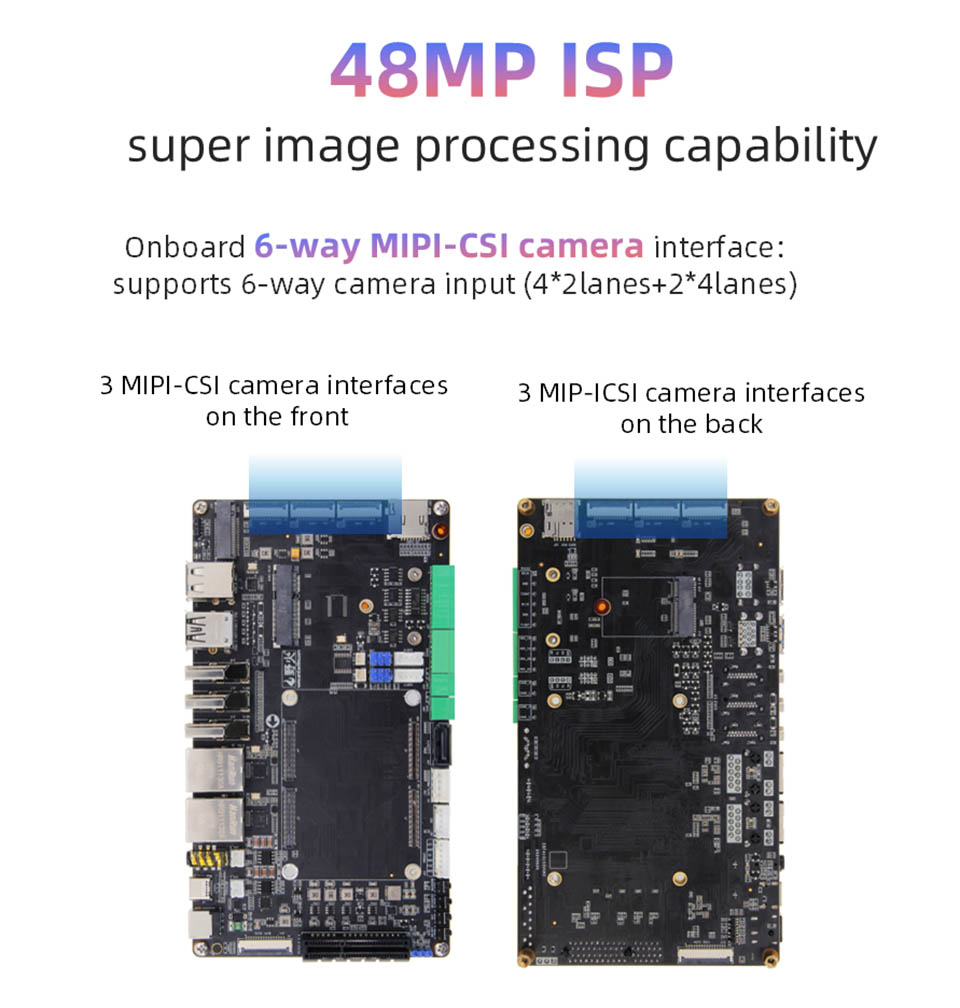

48mpisp, super beeldverwerkingsmogelijkheden
Board 6-way Mipicsi Camera Interface,
Ondersteunt 6-weg camera-invoer (4*2LANES+2*4LANES), die voldoen aan de behoeften van verschillende apparaten

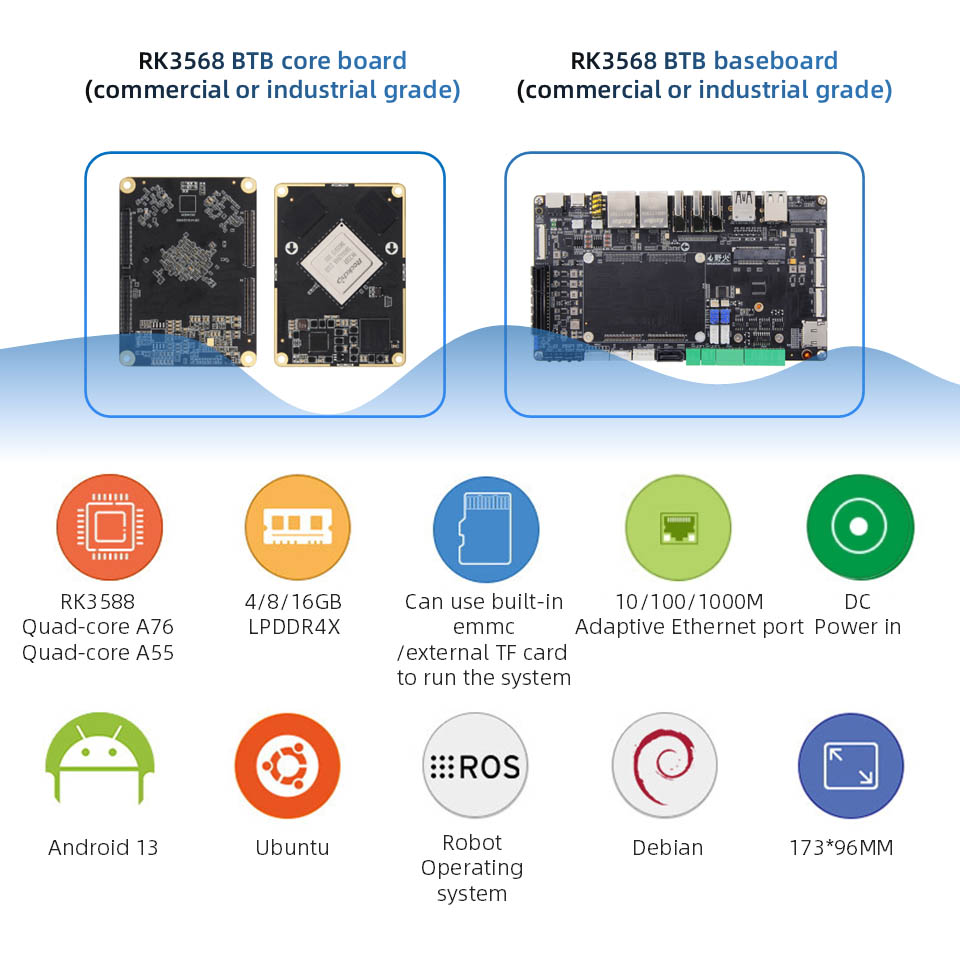

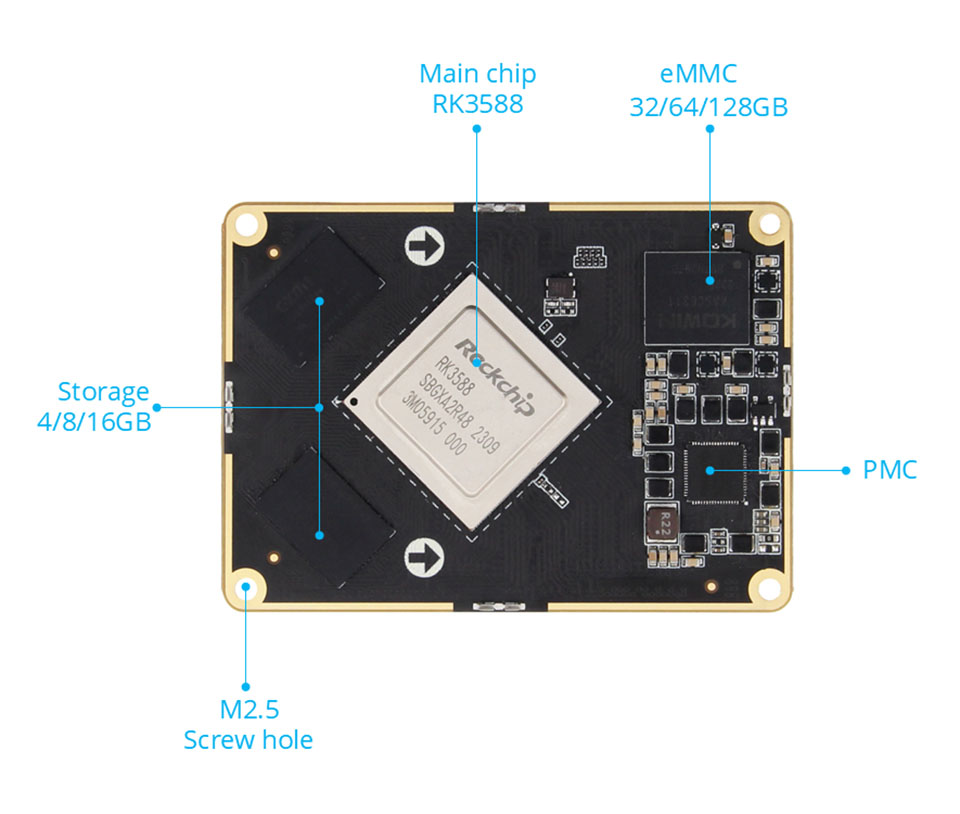

RK3588 Core Board -parameters

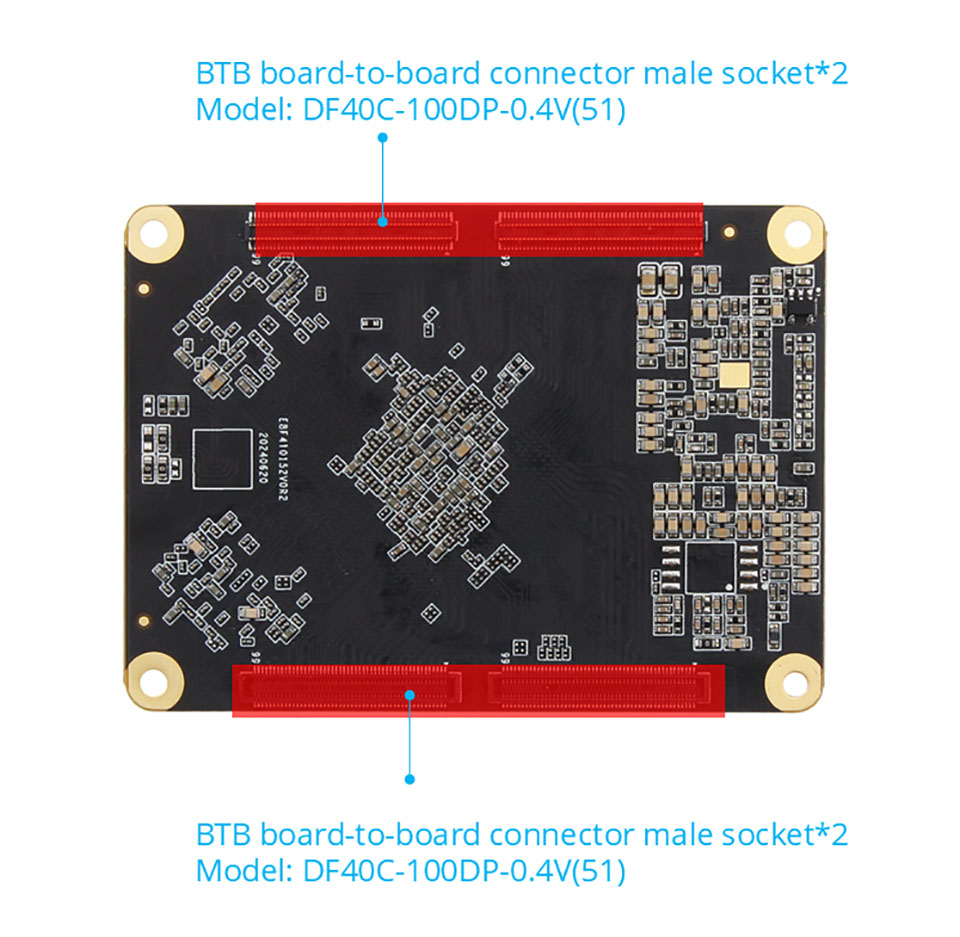

Connector: mannelijke connector: DF40C-100DP-0.4V (51) Vrouwelijke connector: DF40C-100DS-0.4V (51)
Hoofdchip: RK3588 (quad-core A76 + quad-core A55, Mali-G610, 6tops computing Power) BTB leidt tot 400 pins, 0,5 mm afstand, leidt naar alle I0
Geheugen: 4/8/16 GB, LPDDR4/4X
Opslag: 32/64/128GB.EMMC
Connector: mannelijk: DF40C-100DP-0.4V (51) Vrouw: DF40C-100DS-0.4V (51)

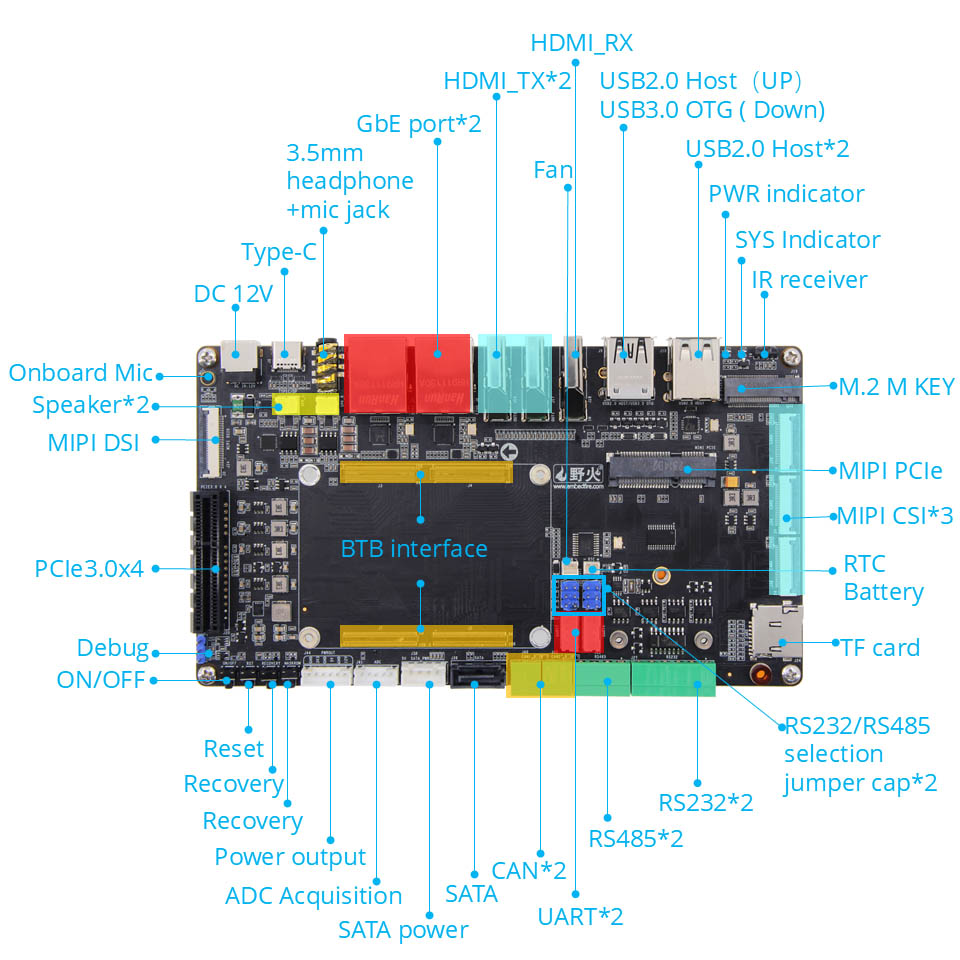

Stroominterface: 12V@2A DC -ingang, DC -interface*1; Uitvoerkanaalinterface*1

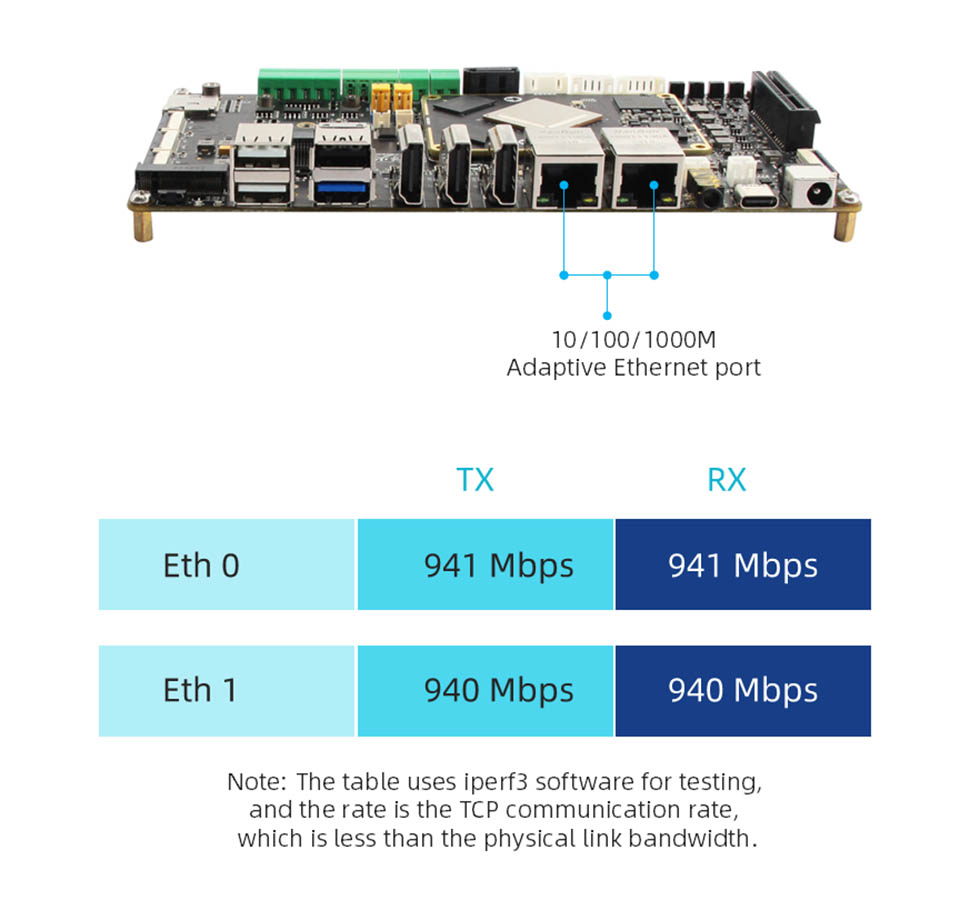

Ethernet: Gigabit -netwerkpoort*2, ondersteuning 10/100/1000Mbps Data Transmission Rate
HDMI: HDMI12.0 Input*1, tot 3840x2160@60fps; HDMI2.1 Uitgang*2, ondersteunt meerdere schermen met andere schermen, maximale resolutie 7680x4320@60Hz (8K Resolutie)
MIPI-DSI: MIPI-scherminterface*2 (vooraan*1, achterkant*1), kan worden aangesloten op een mipi-scherm van het wildvuur, ondersteunt meerdere schermen met andere schermen; enkele MIPI -modus Maximale resolutie 1920*1080@60Hz
MIPI-CSI: MIPI-camera-interface*6 (vooraan*3, achterkant*3), kan worden aangesloten op Wildfire MIPI-camera
USB2.0: USB-HOSTTYPE-A-interface*3
USB3.0: USB-OTGType-A-interface*1; Type-C-interface*1, kan worden gebruikt voor het verbranden van firmware, ondersteunt het DP1.4-protocol

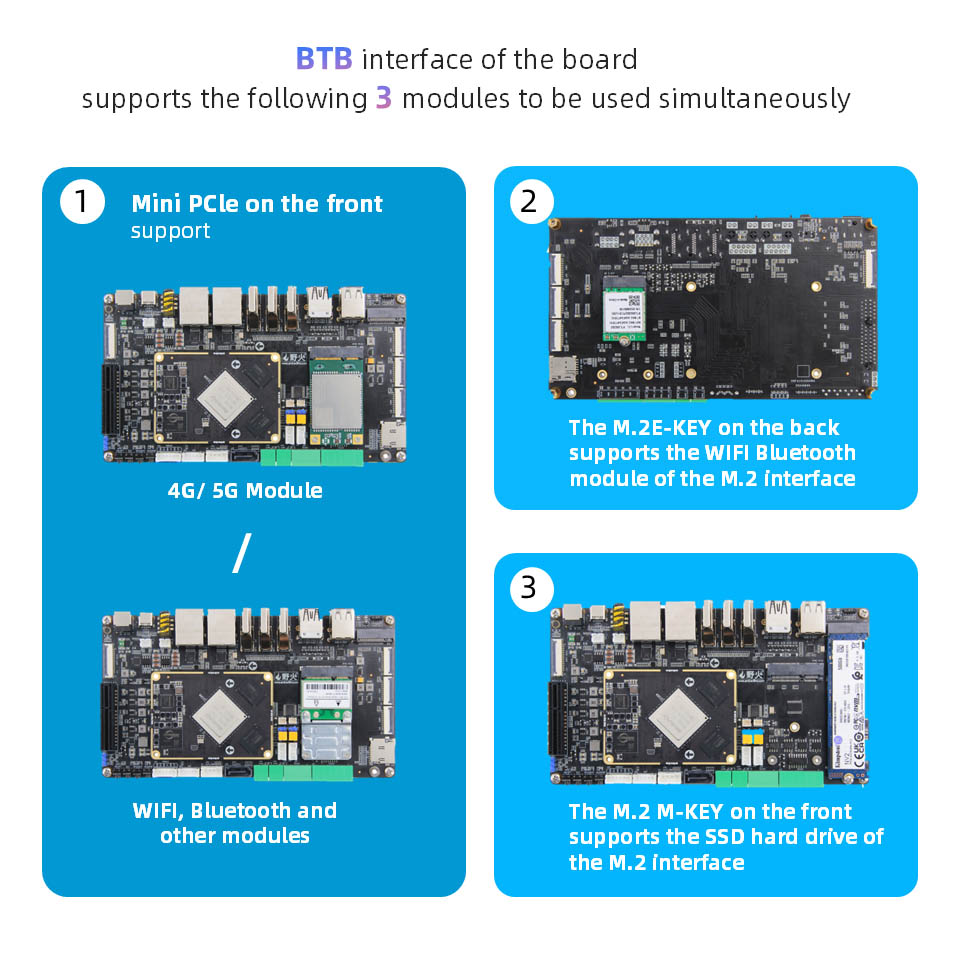

PCLE-interface: mini-pcle-interface*1, kan worden gebruikt met wifi-netwerkkaart met volledige hoogte of halfhoog
M.2 Interface: M.2EKey-interface*1, ondersteunt M.2 e-key draadloze netwerkkaartmodule; M.2 M sleutelinterface*1, ondersteunt M.2 M-Key PCLE3.0*4LANES Specificatie 2280 HARDE DISK
TF -kaarthouder: Micro SD (TF) kaarthouder*1, ondersteunt TF -kaart opstartsysteem, tot 512 GB
Sim -kaarthouder: SIM -kaarthouder*1, SIM -kaartfunctie moet worden gebruikt met 4G -module
SATA -interface: standaard SATA -interface*1; SATA -stroominterface*1, ondersteunt 12V -uitvoer
Kan: kan*2
ADC: ADC Acquisition Interface*1
Debug seriële poort:
Debug seriële poort*1 (UART2), standaardparameter 1500000-8-N-1; Uart seriële poort*2 (uart7 & uart9); Rs232*2 (uart4 & uart7);
RS485*2 (UART4 & UART7); RS232/RS485 Selectie Jumper -interface*2
Audio: aan boord microfoon microfoon*1; SPK Luidsprekerinterface*2, kan 3W Power Speaker-hoofdtelefoonuitgang aansluiten + Microfooninvoer 2-in-1 interface*1
Knop: aan/uit -knop*1; Maskrom -knop*1; Herstelknop*1; Reset knop*
LED: stroomindicator*1; Systeemindicator*1
Infraroodontvanger: ondersteuning van infrarood afstandsbedieningsfunctie
RTC: RTC Power Socket*1
Fan -interface: ondersteuning van de installatie van 5V of 12V ventilatorkoeling
