Het RK3588-bord-naar-bord ontwikkelingsbord wil flexibele combinaties mogelijk maken tussen het kernbord en functionele subborden (draagbord) door een modulair ontwerp aan te nemen en gestandaardiseerde interfaces te gebruiken (bijv. PCIe, MXM, high-speed board-to-bord connectoren)
In vergelijking met een geïntegreerde bord of een enkele bordcomputer, deelt board -to -board moederbord de volgende kernvoordelen:
| Voordeel | B2B Ontwikkelingsborden | Traditionele MCU -boards |
| Uitbreidbaarheid | Modulair, hot-swappable | Vaste randapparatuur, jumper draden |
| Signaalkwaliteit | Ondersteunt signalen op GHz-niveau | Beperkt tot lage snelheid GPIO/UART |
| Ontwikkelingssnelheid | Hergebruik gevalideerde modules | Vereist volledig herontwerp van hardware |
| Use cases | Complexe systemen (AI/Industrial) | Eenvoudige controle (Sensor Logging) |
● Krachtige SOC: Rockchip RK3588 (8-core cortex-A76/A55, 6tops NPU)
● Modulair ontwerp: flexibele B2B -connectoren voor aangepaste uitbreiding
● Snelle interfaces: PCIE 3.0, USB 3.1, Dual Gigabit Ethernet, SATA
● Multi-display: ondersteunt 8k@60fps + 4k@60fps Simultane Output
● Industriële kwaliteit: -40 ° C tot +85 ° C werking
● Rijke interfaces: Mini PCIE, M.2 M Key, MIPI CSI
● Multi-screen verschillende weergave: ondersteunt het heterogene display van drie schermen en heterogene weergave van vier schermen. Hdmi*2; MIPI DSI*2; Type-C (ondersteunt DP-protocol)

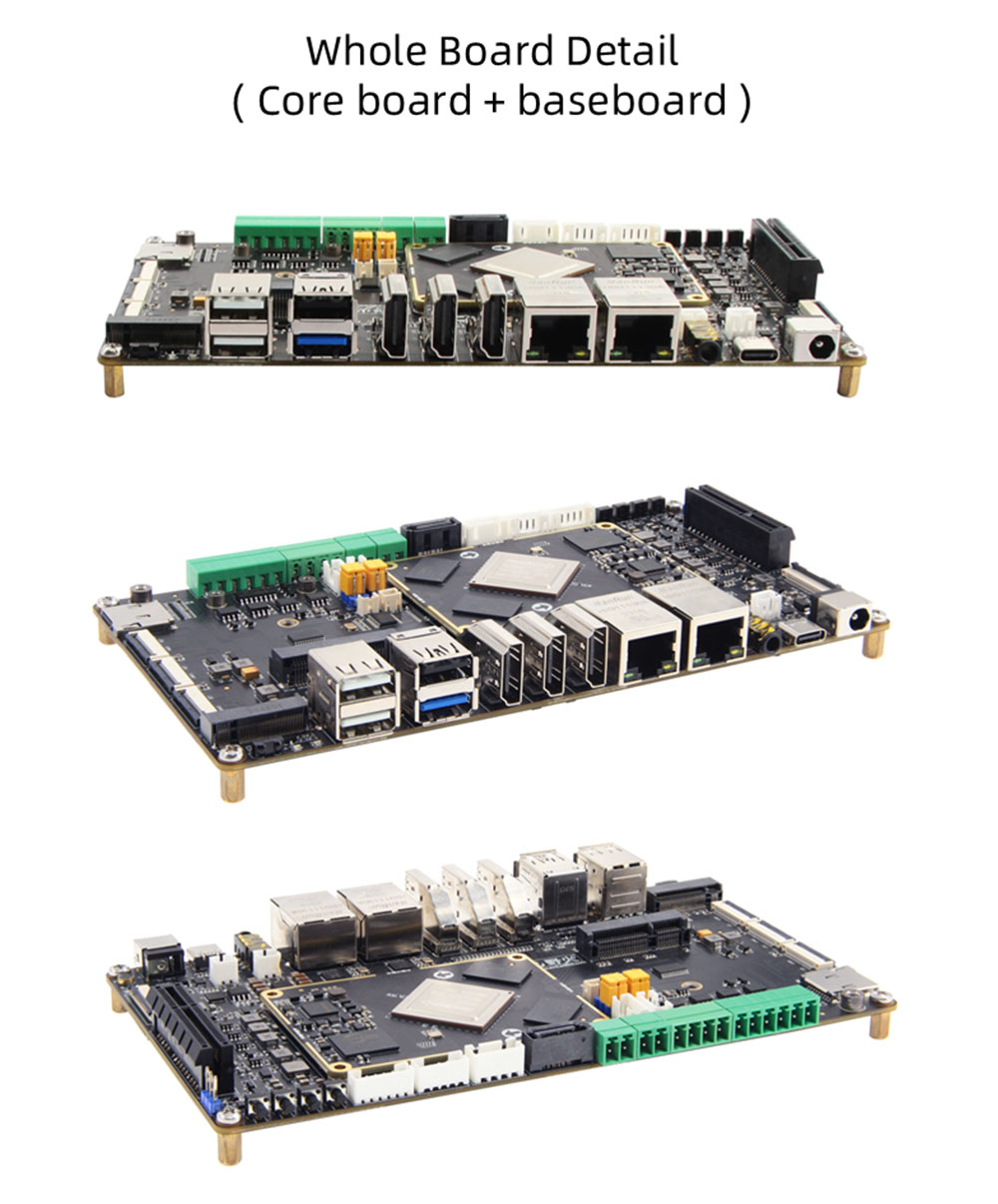

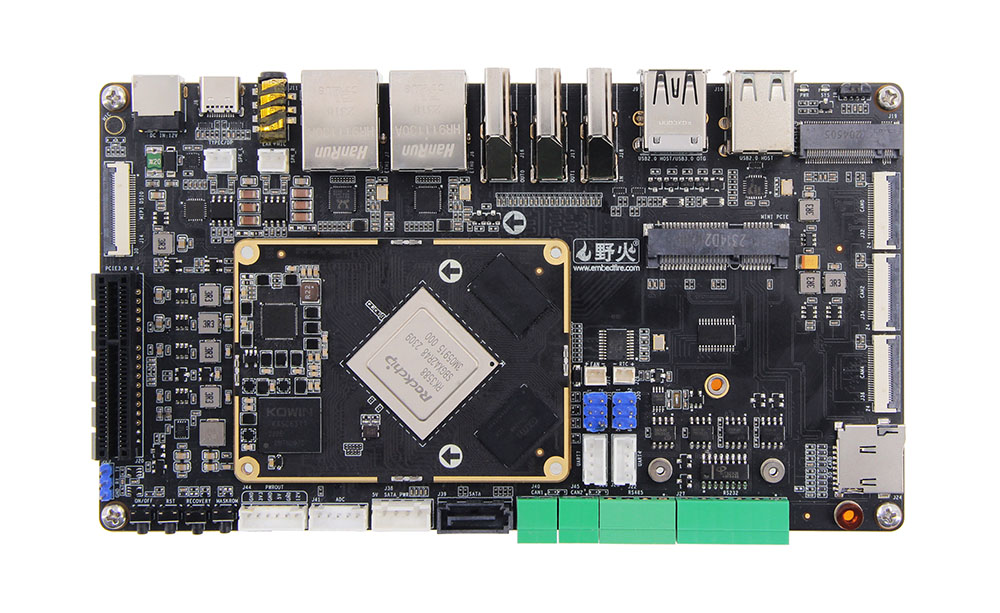

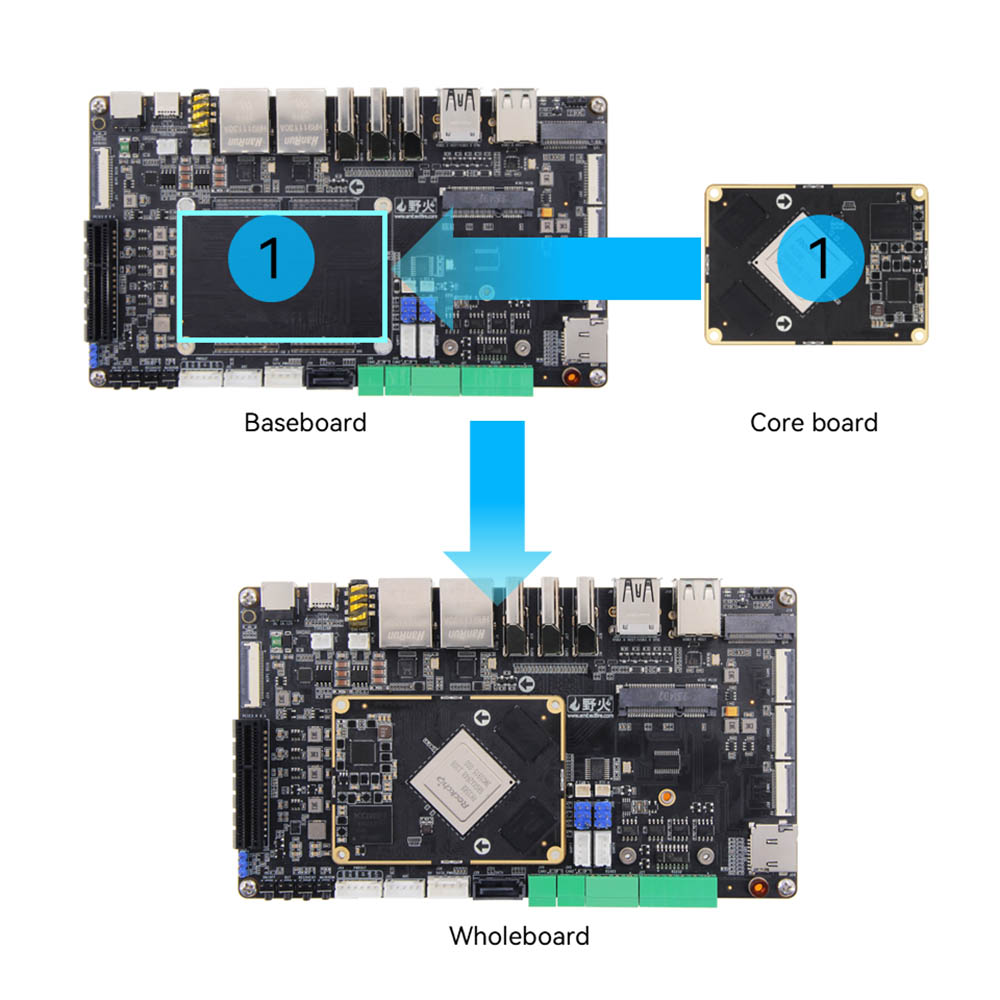

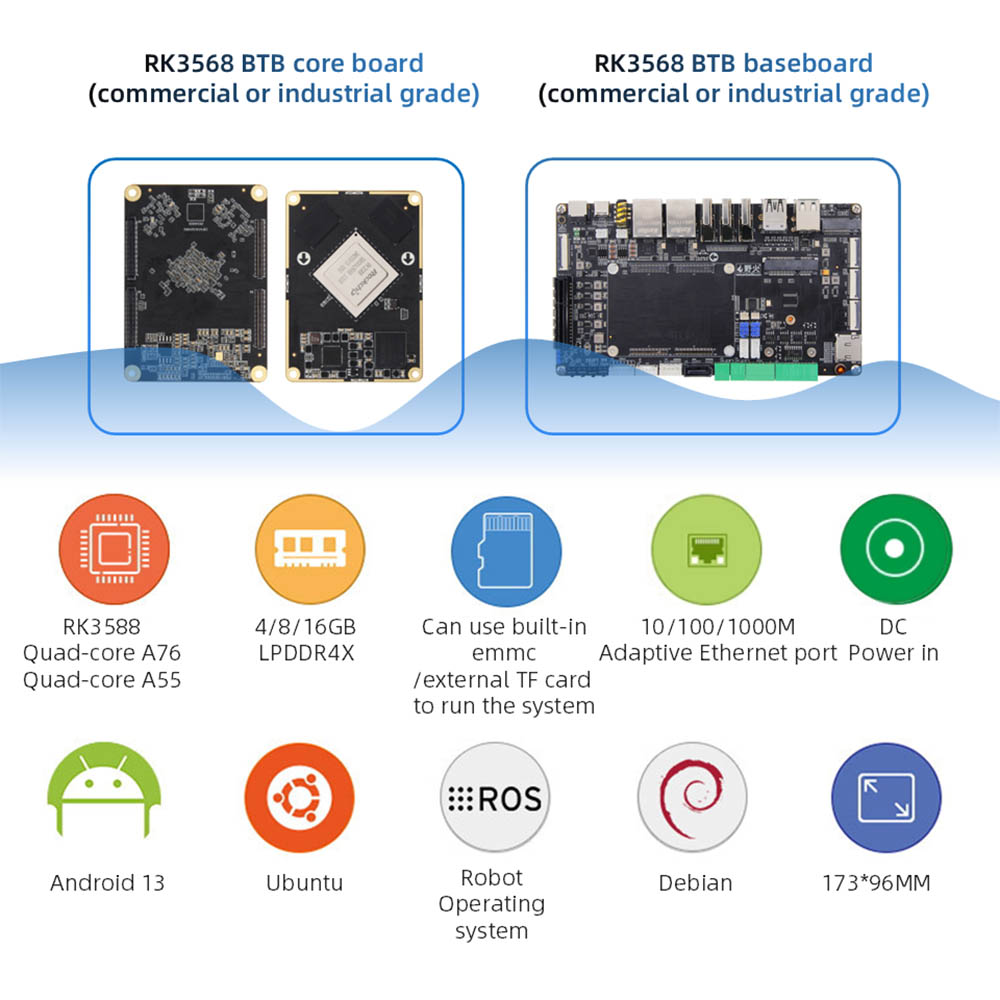

Het BTB -moederbord bestaat uit een kernbord en een bord/ plint.

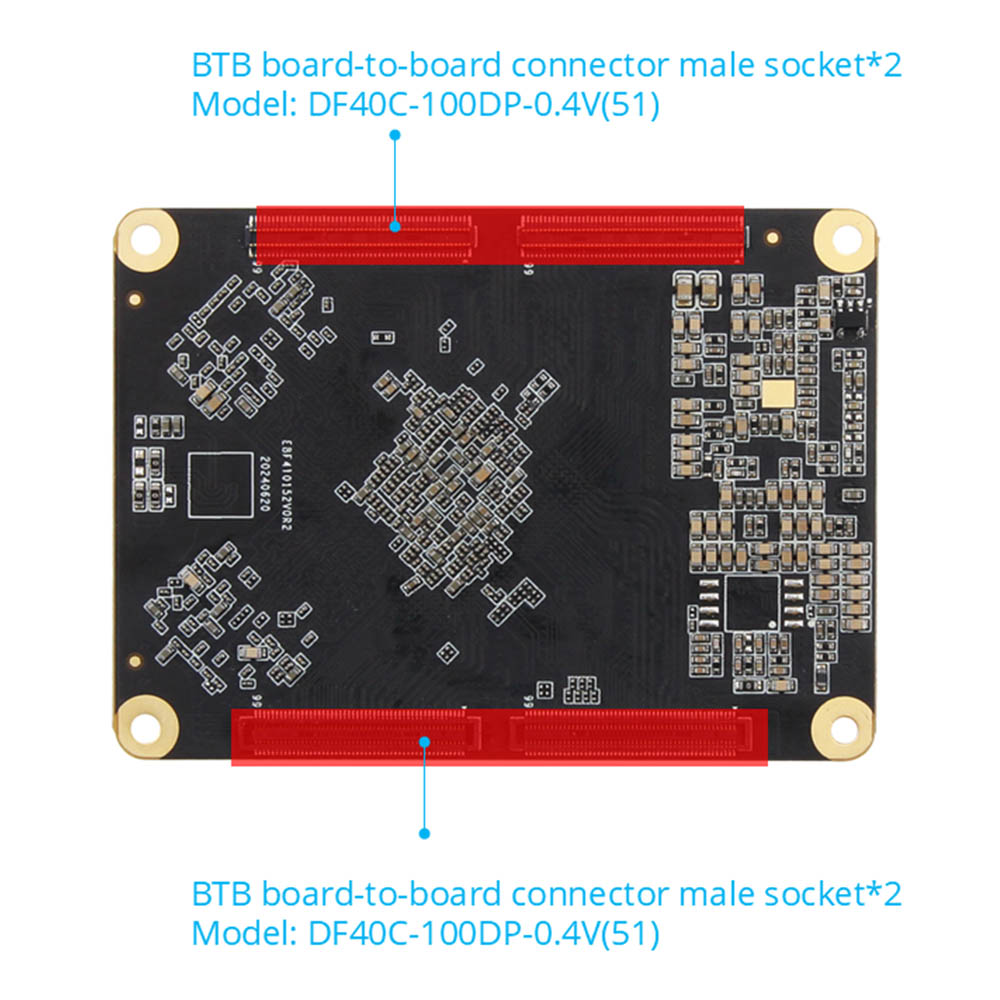

● Connector: mannelijke connector: DF40C-100DP-0.4V (51) Vrouwelijke connector: DF40C-100DS-0.4V (51)

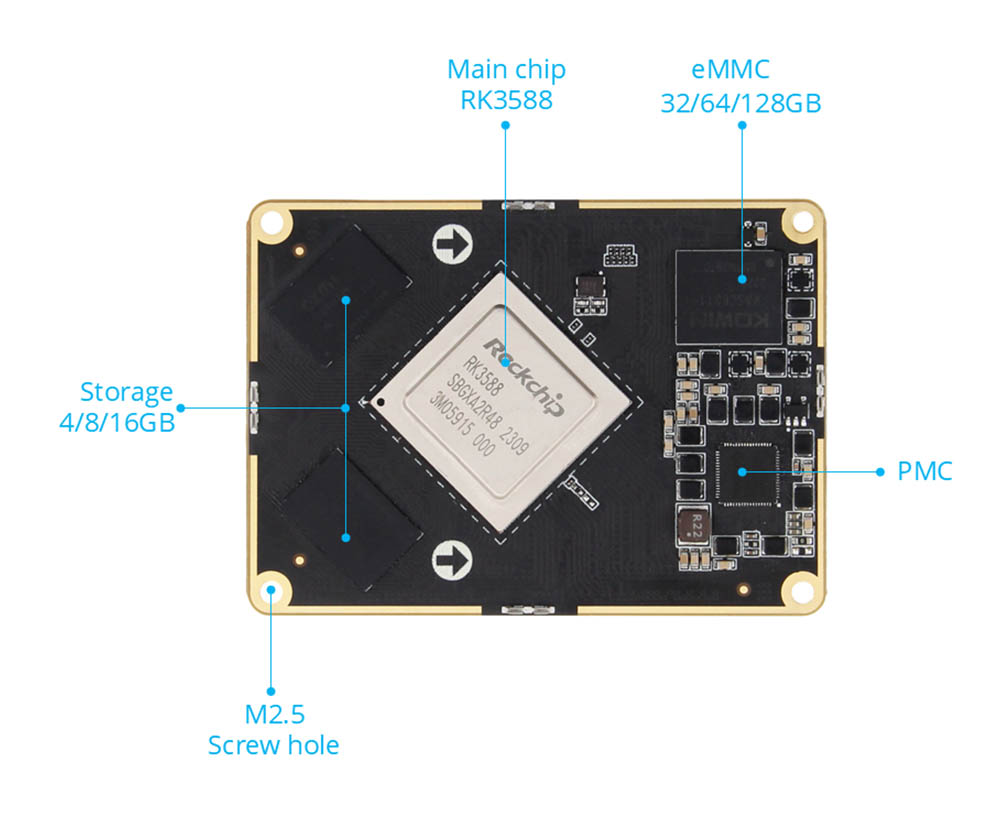

● Hoofdchip: RK3588 (quad-core A76 + quad-core A55, Mali-G610, 6tops computing Power) BTB leidt tot 400 pinnen, 0,5 mm afstand, leidt naar alle I0
● Geheugen: 4/8/16 GB, LPDDR4/4X
● Opslag: 32/64/128 GB. EMMC
● Connector: mannelijk: DF40C-100DP-0.4V (51) Vrouw: DF40C-100DS-0.4V (51)

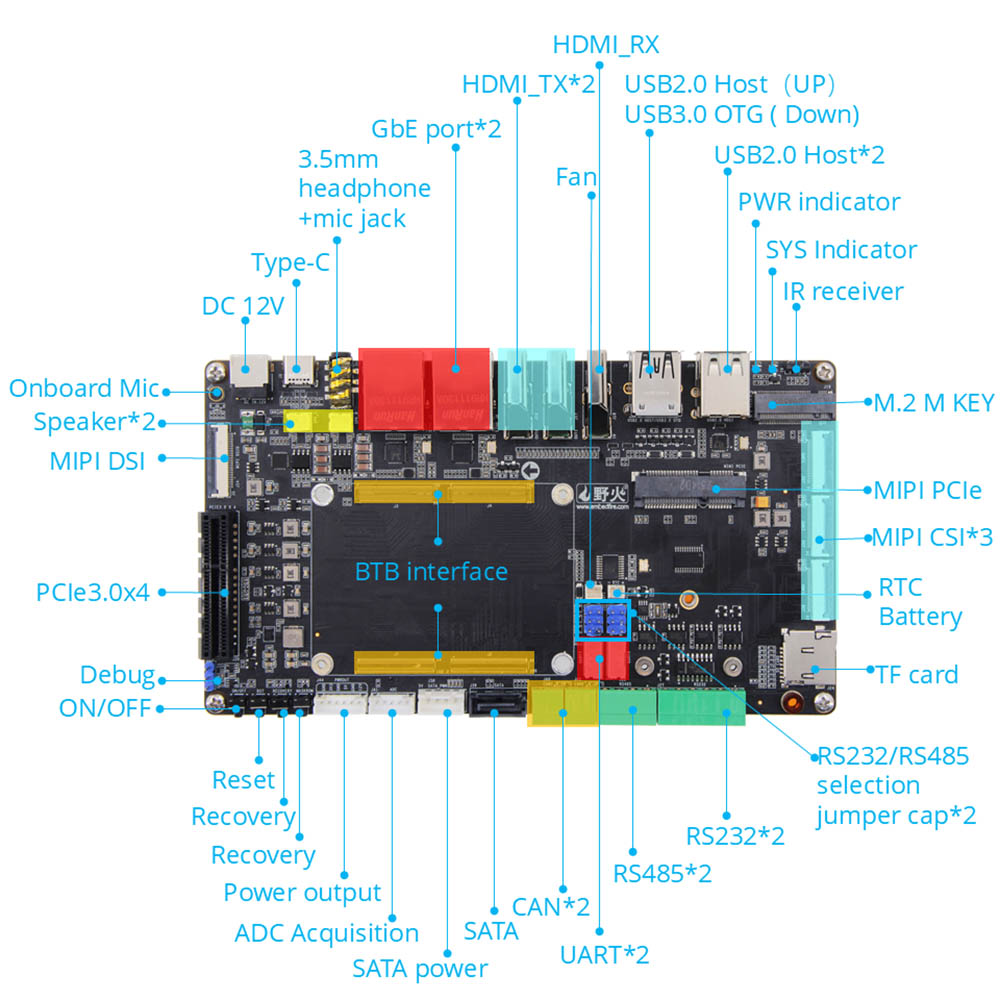

● Power -interface: 12V@2A DC -ingang, DC -interface*1; Uitvoerkanaalinterface*1

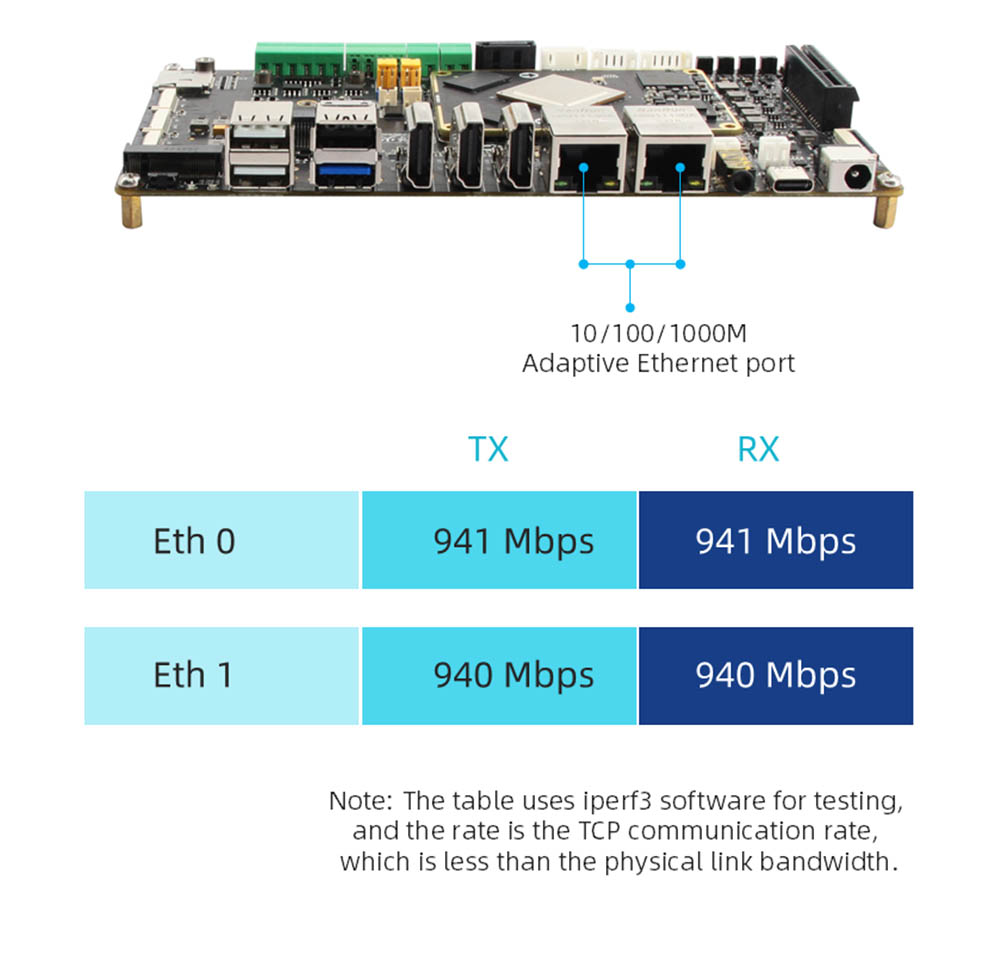

● Ethernet: Gigabit Network Port*2, Ondersteuning 10/100/1000Mbps Data Transmission Rate
● HDMI: HDMI12.0 Input*1, tot 3840x2160@60fps; HDMI2.1 Uitgang*2, ondersteunt meerdere schermen met andere schermen, maximale resolutie 7680x4320@60Hz (8K Resolutie)
● MIPI-DSI: MIPI-scherminterface*2 (vooraan*1, achterkant*1), kan worden aangesloten op een mipi-scherm van het wildvuur, ondersteunt meerdere schermen met andere schermen; enkele MIPI -modus Maximale resolutie 1920*1080@60Hz

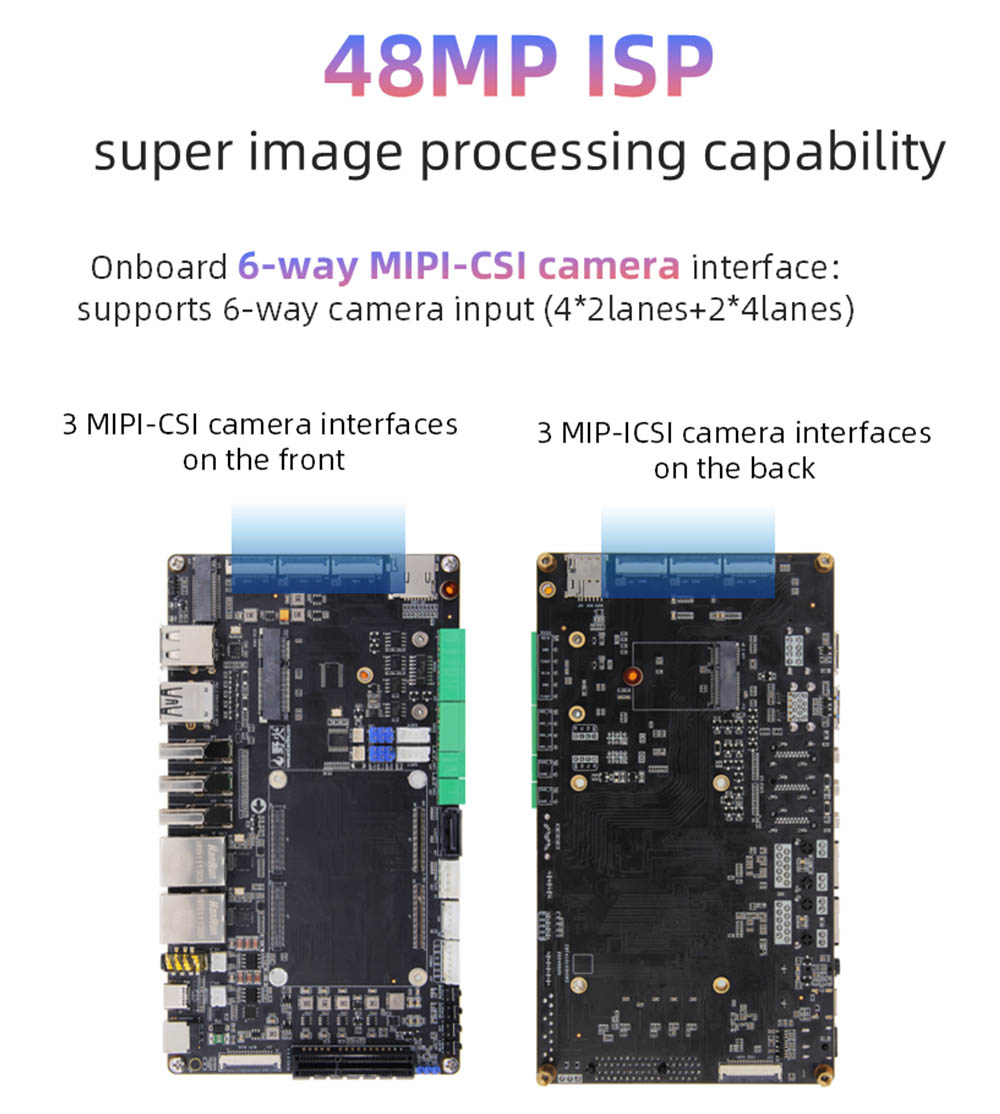

● MIPI-CSI: MIPI-camera-interface*6 (vooraan*3, achterkant*3), kan worden aangesloten op Wildfire MIPI-camera
● USB2.0: USB-HOSTTYPE-A-interface*3
● USB3.0: USB-OTGTYPE-A-interface*1; Type-C-interface*1, kan worden gebruikt voor het verbranden van firmware, ondersteunt het DP1.4-protocol

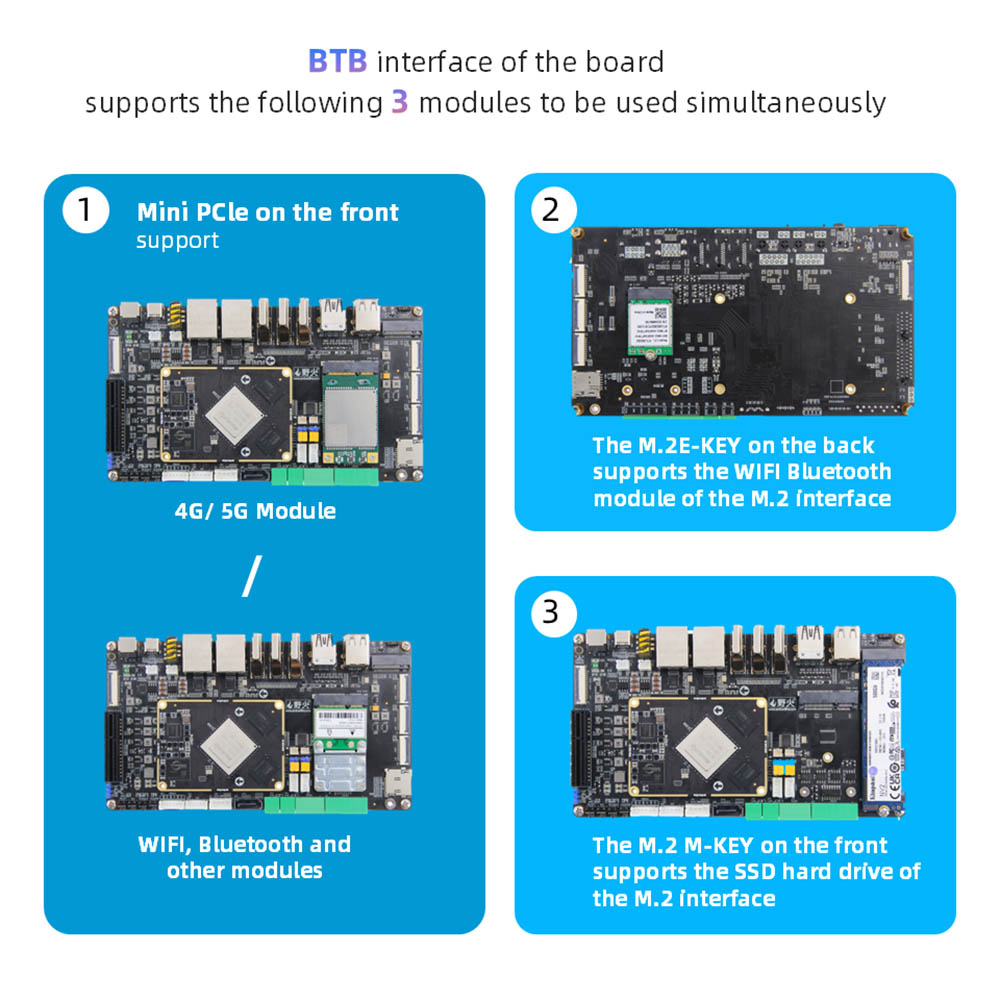

● PCLE-interface: mini-pcle-interface*1, kan worden gebruikt met wifi-netwerkkaart met volledige hoogte of halfhoog
● M.2 Interface: M.2EKey-interface*1, ondersteunt M.2 e-key draadloze netwerkkaartmodule; M.2 M sleutelinterface*1, ondersteunt M.2 M-Key PCLE3.0*4LANES Specificatie 2280 HARDE DISK
● TF -kaarthouder: Micro SD (TF) kaarthouder*1, ondersteunt het opstartsysteem van het TF -kaart, tot 512 GB
● SIM -kaarthouder: SIM -kaarthouder*1, SIM -kaartfunctie moet worden gebruikt met 4G -module
● SATA -interface: standaard SATA -interface*1; SATA -stroominterface*1, ondersteunt 12V -uitvoer
● Kan: kan*2
● ADC: ADC Acquisition Interface*1
● Debug seriële poort:
● Debug seriële poort*1 (UART2), standaardparameter 1500000-8-N-1; Uart seriële poort*2 (uart7 & uart9); Rs232*2 (uart4 & uart7);
● RS485*2 (UART4 & UART7); RS232/RS485 Selectie Jumper -interface*2
● Audio: aan boord microfoon microfoon*1; SPK Luidsprekerinterface*2, kan 3W Power Speaker-hoofdtelefoonuitgang aansluiten + Microfooninvoer 2-in-1 interface*1
● Knop: aan/uit -knop*1; Maskrom -knop*1; Herstelknop*1; Reset knop*
● LED: Power Indicator*1; Systeemindicator*1
● Infraroodontvanger: ondersteuning van infrarood afstandsbedieningsfunctie
● RTC: RTC Power Socket*1
● Fan -interface: ondersteuning van de installatie van 5V of 12V ventilatorkoeling
● AI Edge Computing ： Smart Security, Smart Transportation, Smart City, Video Analytics.
● Industriële automatisering: PLC -besturing, machine -visie.
● Robotica: AI-aangedreven autonome navigatie.
● Toepassingen in voertuigen ： Entertainmentsysteem in de auto, navigatiesysteem in de auto.
● Digitale bewegwijzering: 8K multi-screen advertenties.
● Medische apparatuur: medische endoscopen, echografie -beeldvormingssystemen
