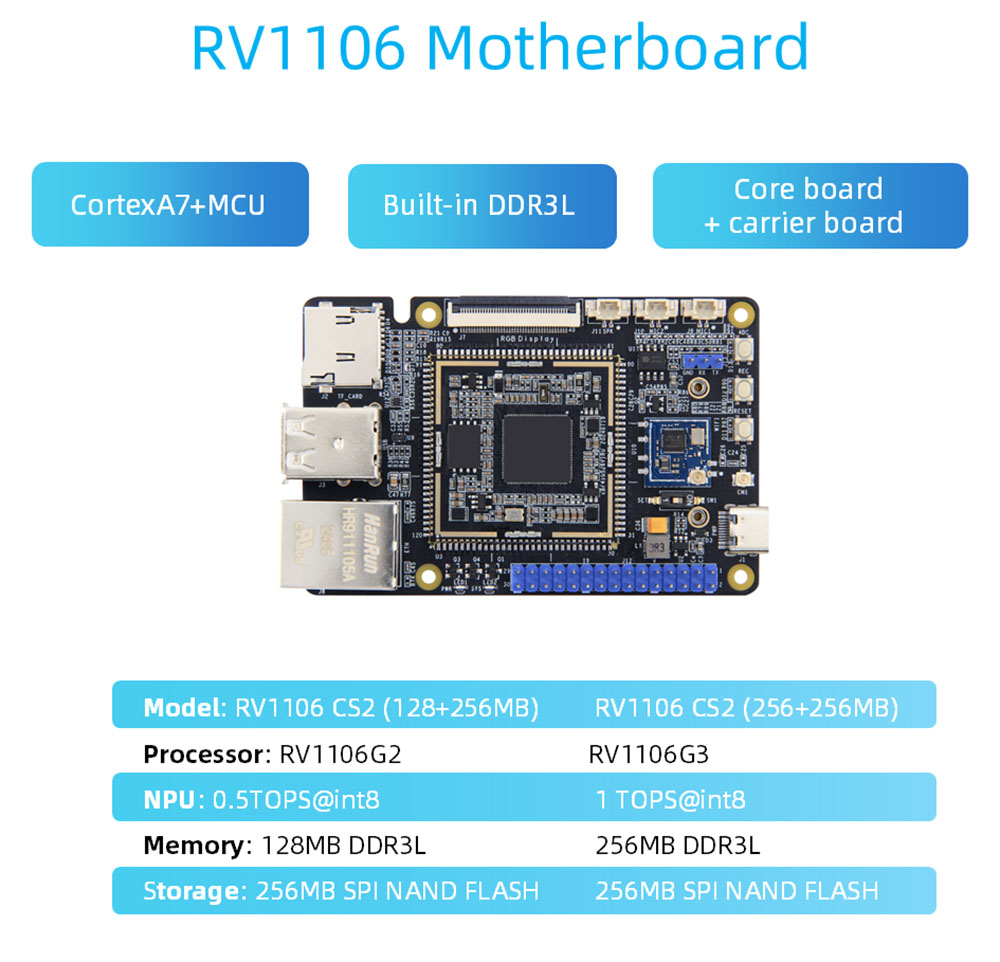

Rockchip RV1106 Moederbord

Het TP-RV1106-bord is voornamelijk gericht op makers en ingebedde instapontwikkelaars en kan worden gebruikt voor ontwikkeling op verschillende gebieden zoals smart home, beveiligingsmonitoring, industriële automatisering, consumentenelektronica, internet der dingen, onderwijs en entertainment.

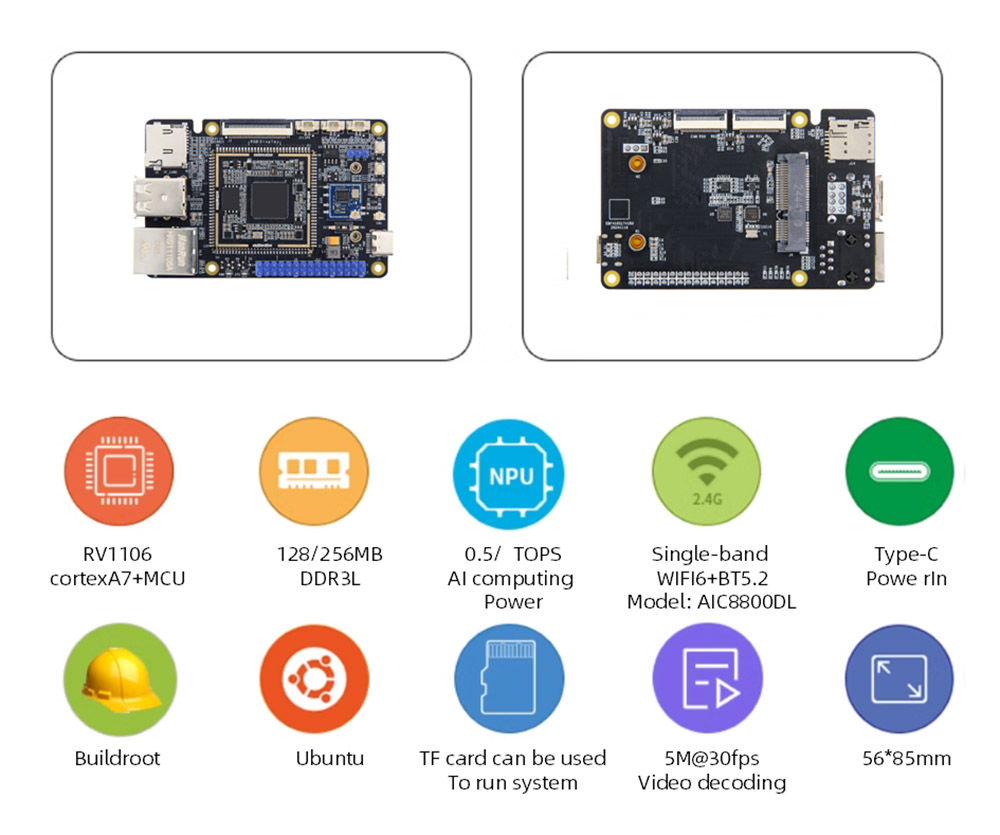

Gebruik Rockchip RV1106 als de hoofdchip, met single-band wifi6+bt5.2 draadloze module USB2.0-host, 100m Ethernet, TF-kaarthouder, MIPI-camera, microfoon, SPK en andere randapparatuur, 30Pin configureerbare pins, ondersteuning GPIO, SPI, I2C, UART, PWM-functies.

Ingebouwde onafhankelijke NPU-rekenkracht kan 0,5T/1tops@int8 bereiken, waarbij de camera Yolo-video realtime herkenning, beeldherkenning en andere functies kan realiseren.

Ingebouwde video-coderingsmodule met lage latentie kan maximaal 5 m@30fps H264/H265 video-codering ondersteunen, 4m@60fps JPEG/MJPEG-codering en ondersteunt meerdere methoden voor bitsnelheidscontrole.

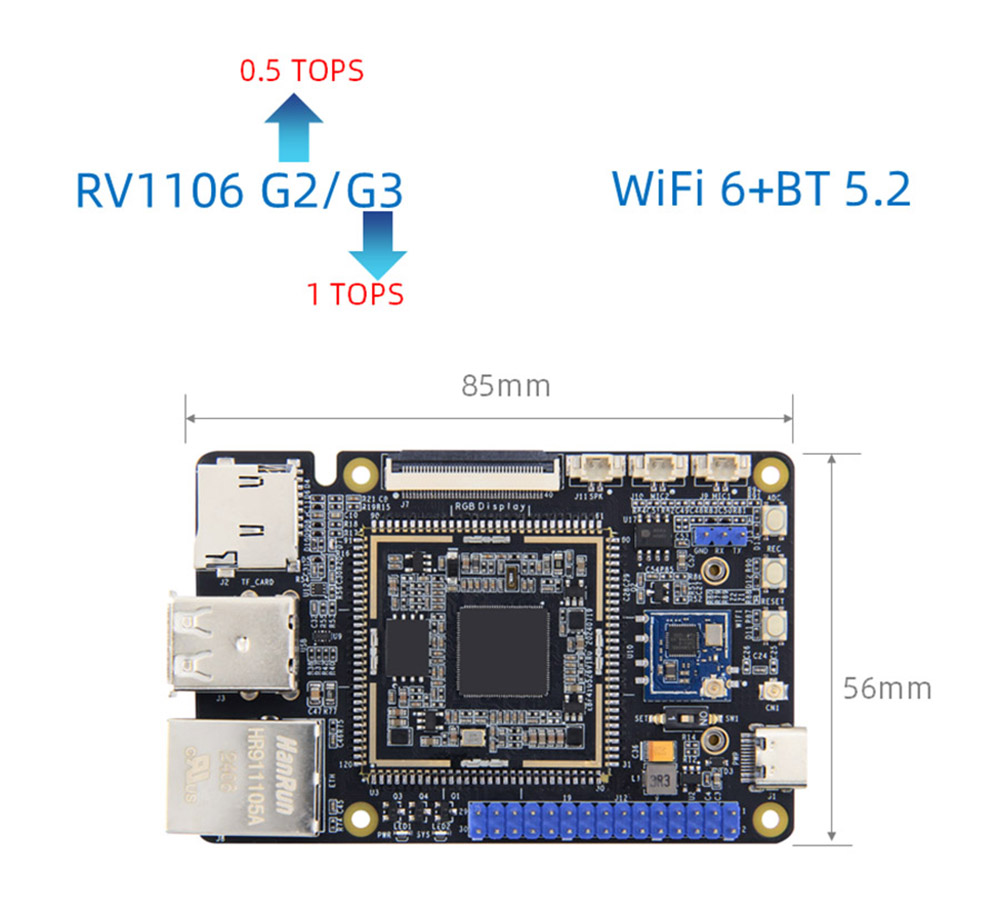

Het bord biedt twee optionele geheugenconfiguraties, met een grootte van slechts 56*85 mm, klein en voortreffelijk, laag stroomverbruik en hoge prestaties, en kan het Linux -systeem gemakkelijk uitvoeren.

Biedt BuiltRoot -systeemafbeelding, volledig open source -gegevens, zelfstudiedocumenten, complete SDK -stuurprogramma -ontwikkelingspakket, PDF -schema's en andere bronnen om gebruikersgebruik en secundaire ontwikkeling te vergemakkelijken.

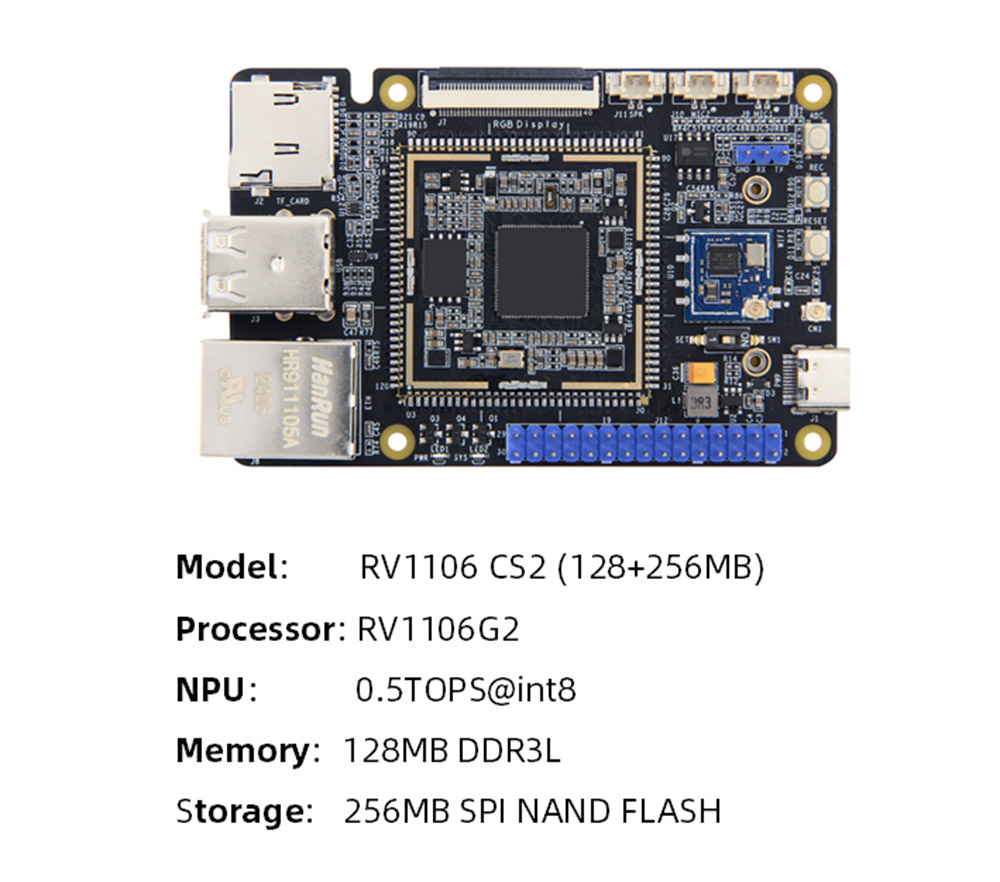

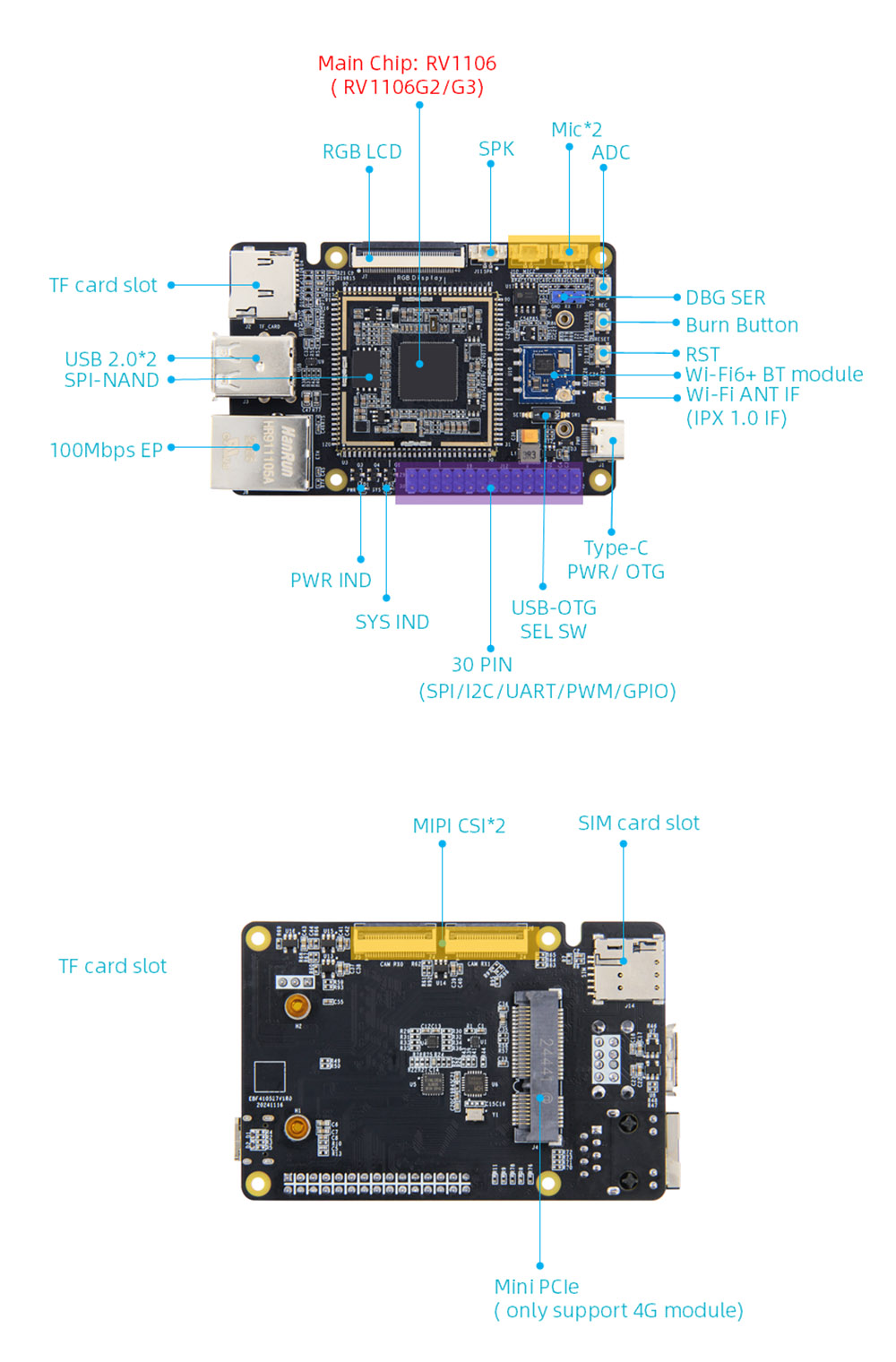

RV1106 Moederbordhardwarespecificaties

 CPU: Hoofdchip: RV1106, Cortexa7+MCU

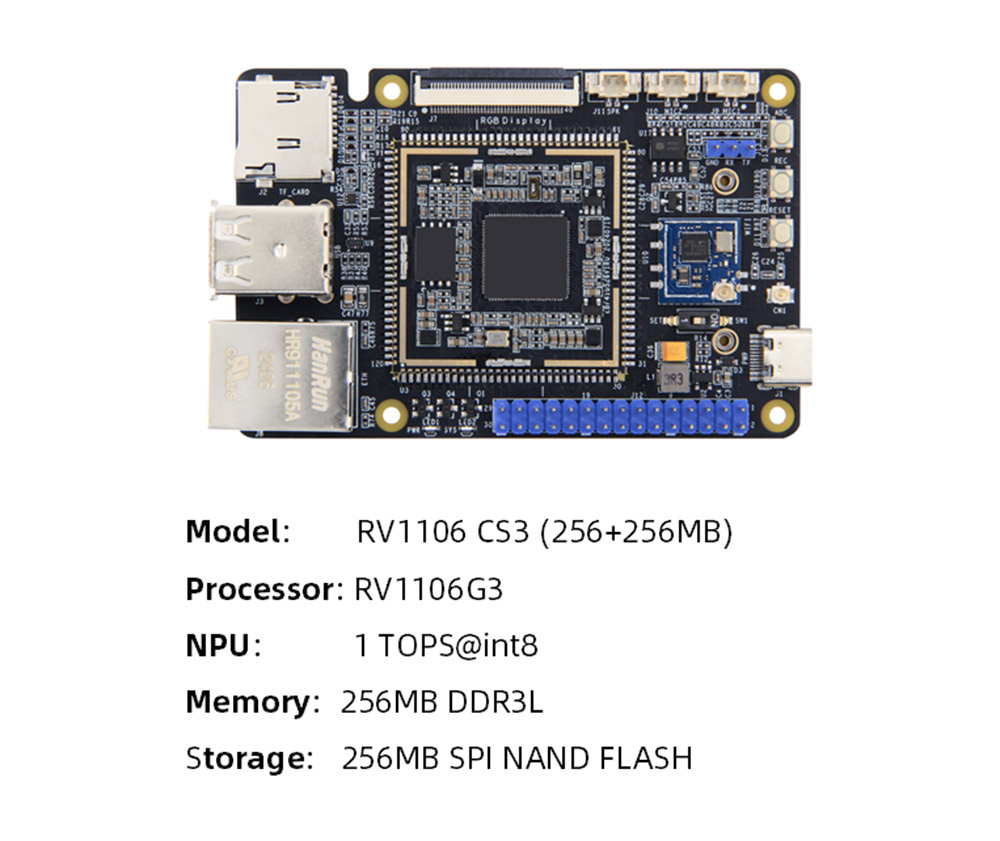

 Geheugen: ingesloten DDR3L, Optioneel RV1106G2: 128MB/RV1106G3: 256MB

 Opslag: spi-nand flash, capaciteit: 256mb

 AI Computing Power: RV1106G2: 0.5tops@int8.rv1106g3: 1tops@int8

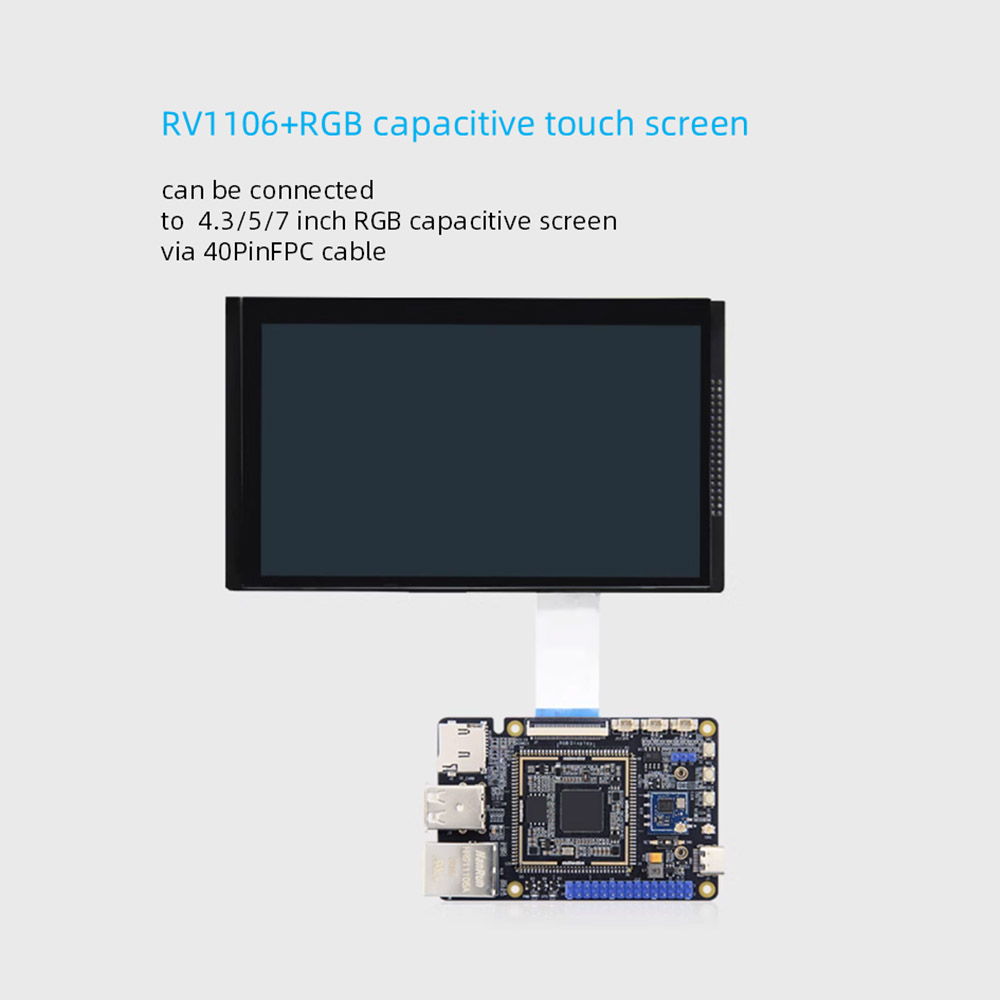

 Display: 40PIN FPC-interface 0,5 mm afstand, 18bit RGB-interfacetiming, kan direct worden aangesloten op onze 4,3/5/7-inch RGB-interface capacitief scherm via FPC-kabel

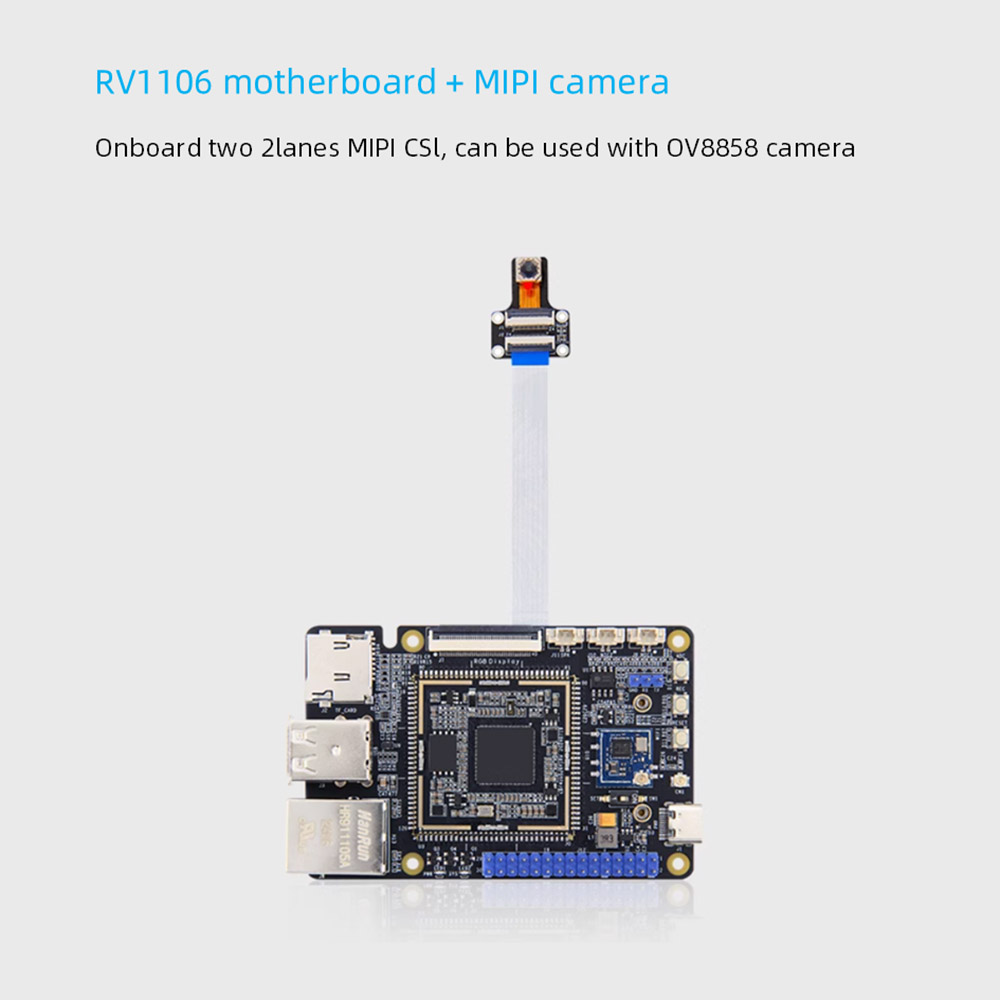

 Camera: twee mipicsi -ingang van 2Lanes, een enkel kanaal ondersteunt tot 5 m@30 fps ingang, dubbele kanaal ondersteunt maximaal 1080p@30 fps Simultane Input

 Stroominterface: 5V@1A DC-ingang, Type-C-interface, kan ook worden gebruikt om afbeeldingen te verbranden

 Ethernet: 100m Ethernet -poort*1, ondersteunt 10/100Mbps Data Transmission Rate

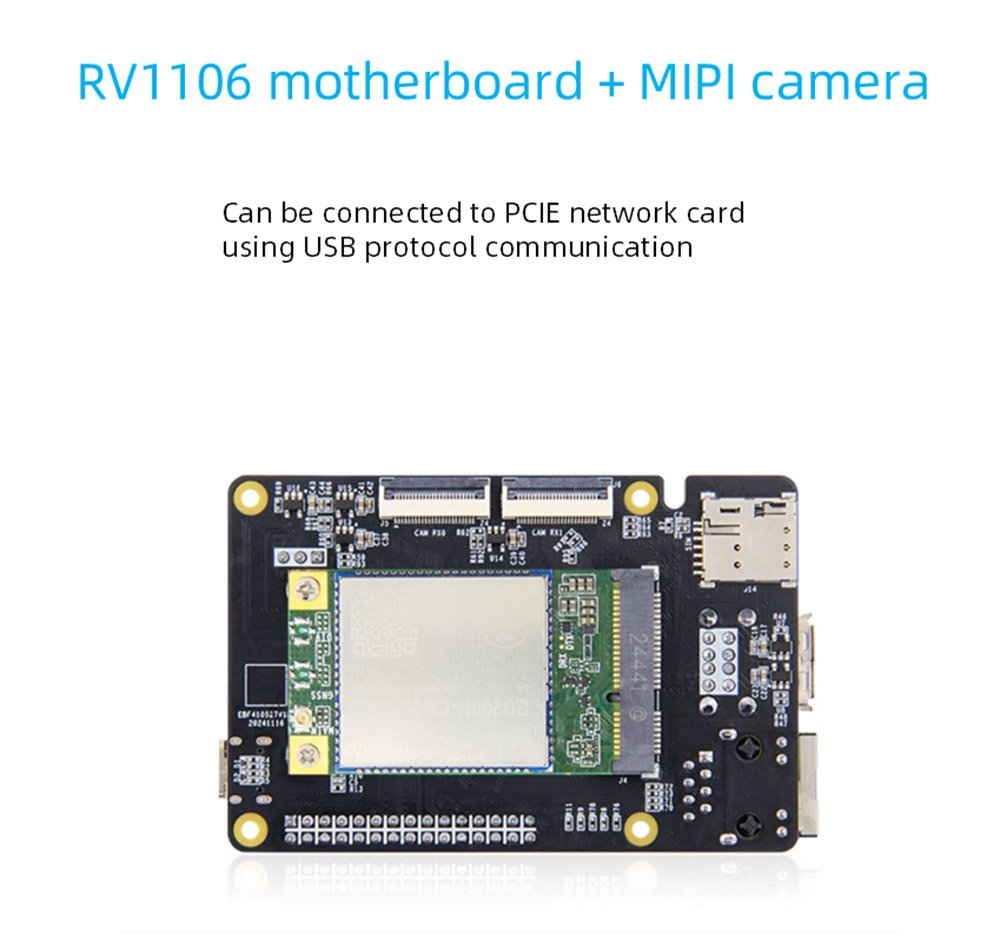

 PCLE-interface: mini-pcle-interface*1, kan de PCIe-netwerkkaart verbinden met behulp van USB-protocolcommunicatie

 SIM -kaart: Sim -kaarthouder*1, SIM -kaartfunctie moet worden gebruikt met 4G -module

 TF -kaarthouder: SD2.0 -interface, ondersteunt tot 512 GB, ondersteunt het opstartsysteem van TF -kaart

 USB2.0: USB-hosttype-A-interface*2

 USB-OTG: host wanneer geschakeld naar Type-A, apparaat wanneer geschakeld naar Type-C

 Selectieschakelaar

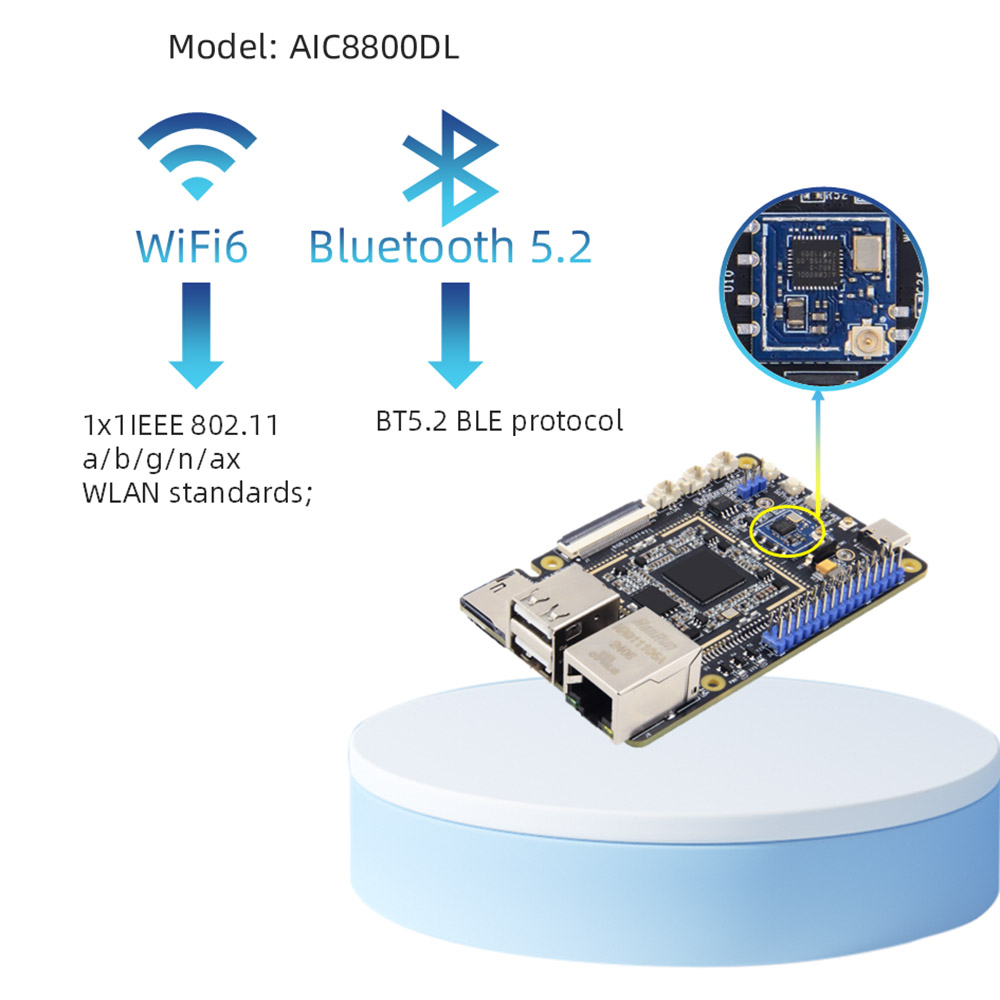

 Wifi+Bluetooth: ingebouwde ondersteuning 2.4GWIFI6+BT5.2 BLE, Model: AIC8800DL30

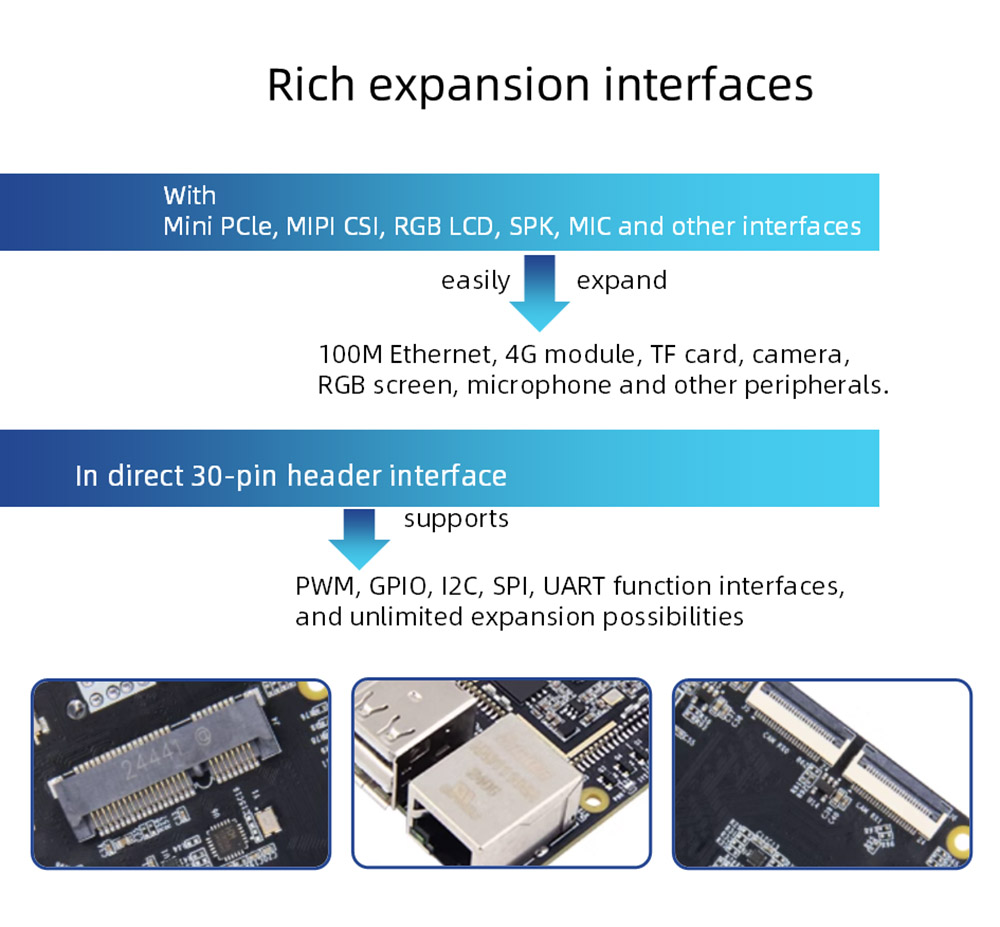

 IO -interface: pin2.54 pin -interface, ondersteunt GPIO, SPI, I2C, UART, PWM -functie

 Debug seriële poort: standaardparameter 115200-8-N-1

 Audio: microfooninterface*2, dual-channel MIC-ingang; luidsprekerinterface*1, single-channel SPK-afspelen (linker kanaal)

 Knoppen: reset knop*1; Verbrandingsknop*1; ADC -knop*1

 LED: stroomindicator*1; Systeemindicator*1

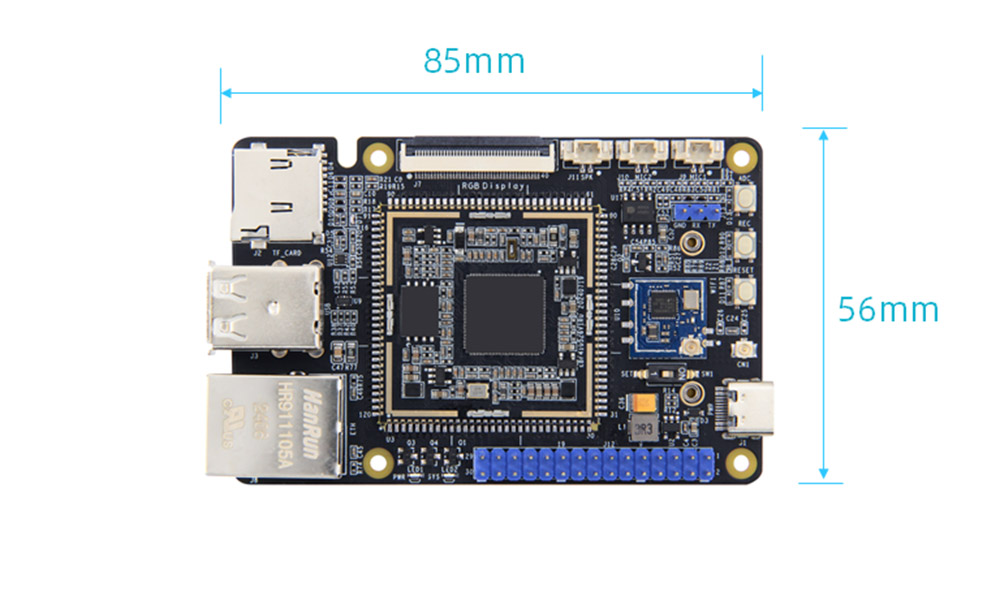

 Grootte: 56*85 mm

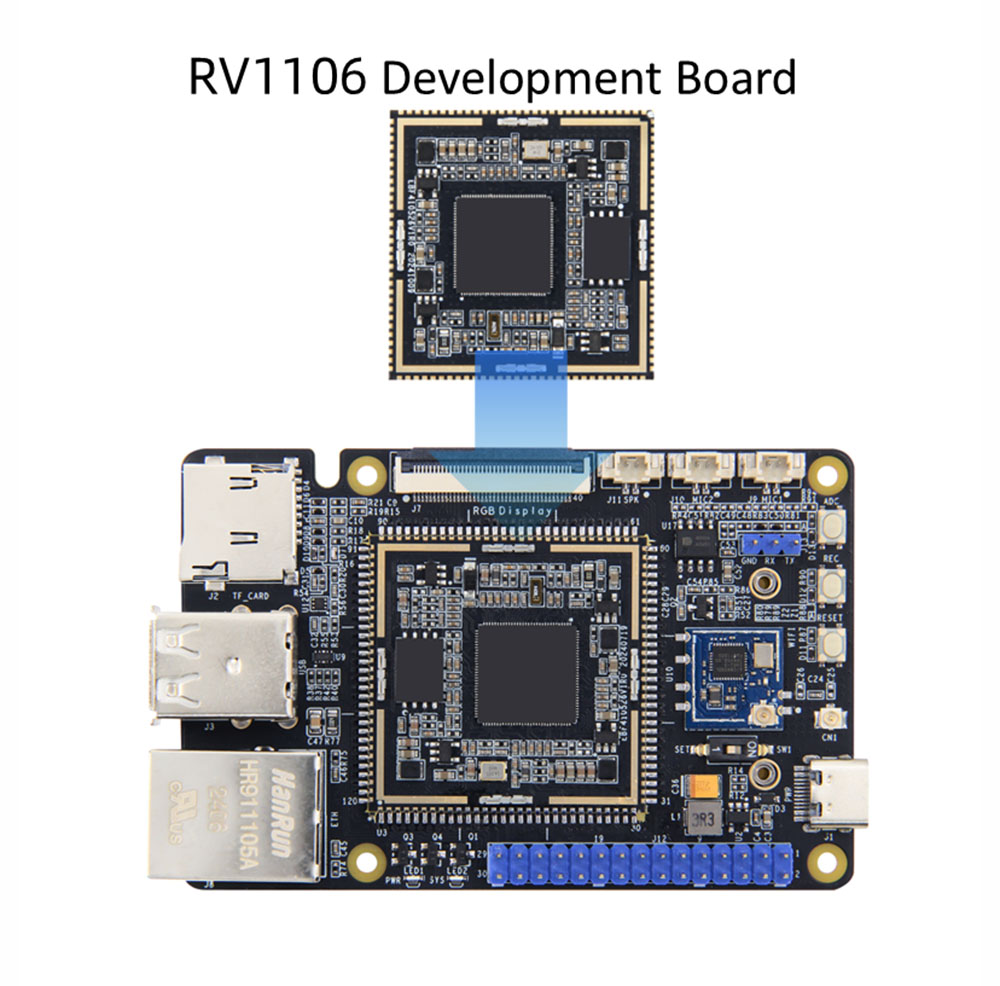

Matching Core Board is beschikbaar

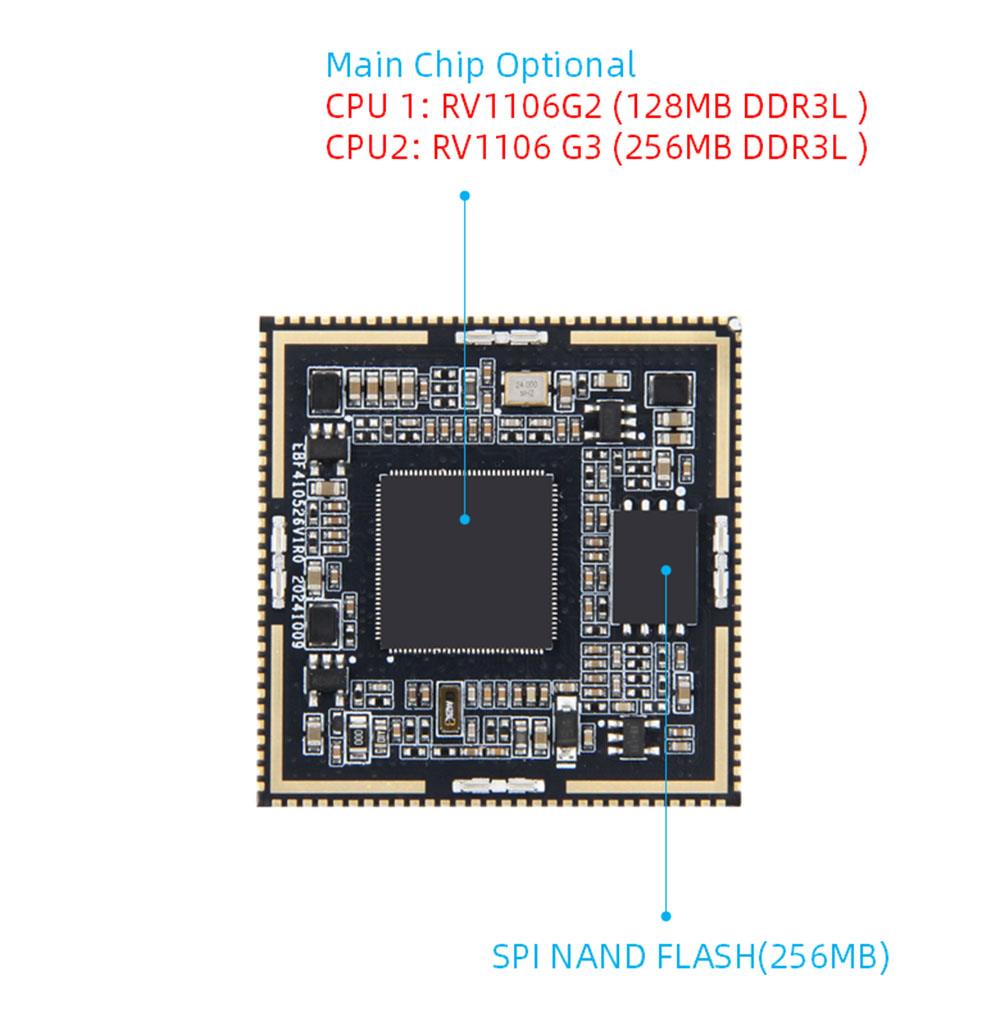

Core Board Hardware -configuratie

 CPU: Hoofdchip: RV1106, Cortexa7+MCU

 Geheugen: ingesloten DDR3L, Optioneel RV1106G2: 128MB/RV1106G3: 256MB

 Opslag: 256 MB spinand flash

 AI Computing Power: RV1106G2: 0.5tops@int8, RV1106G3: 1TOPS@int8

 Interface: behalve spinandflits worden er volledig geleid, inclusief 84 GPIOS inclusief 1 npor reset pin en 3 USB speciale pennen

 PCB: 4 lagen, onderdompeling Goudontwerp

 Grootte: 35*35 mm

Signaalpennen

 Netwerkpoort: 1 100m Ethernet

 Seriële poort: 6

 I²C: 5

 SPI: 2

 ADC: 1

 PWM: 12

 I2S: 1

 USB: 1

 Camera: 2

 JTAG: 1

 LCD: 1

RV1106 -kaartgegevens
