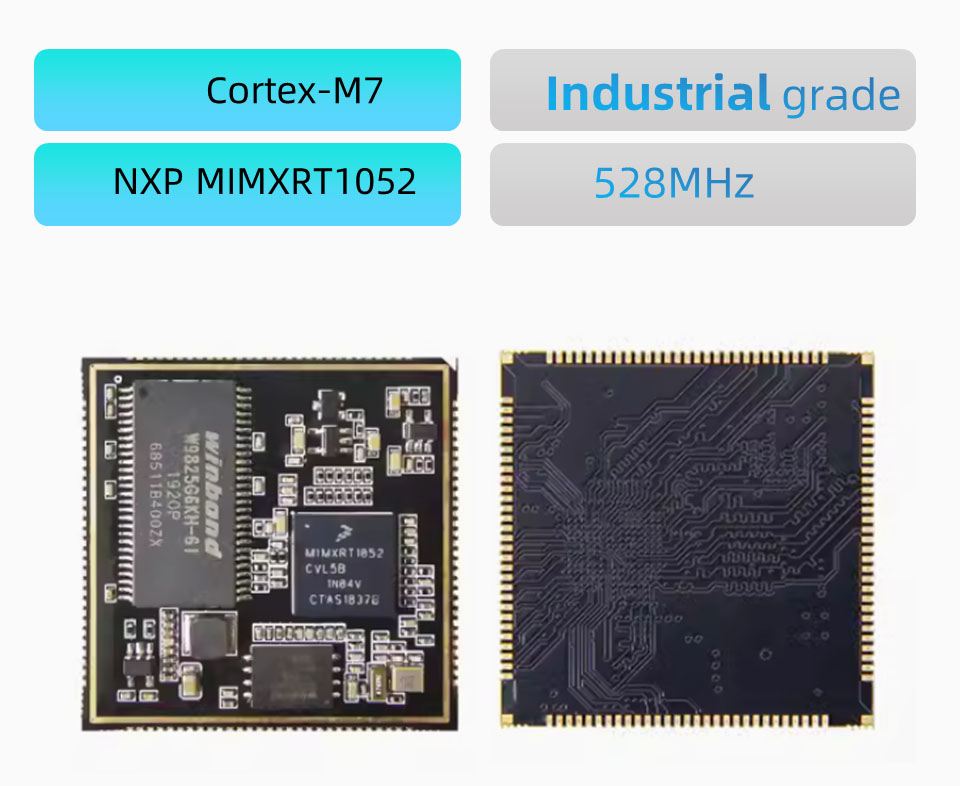

● Dit RT1052 S2 -kernbord is ontworpen op basis van de NXP MIMXRT1052CVL5B -processor.
● De componenten van het hele bord zijn gemaakt van materialen van industriële kwaliteit.

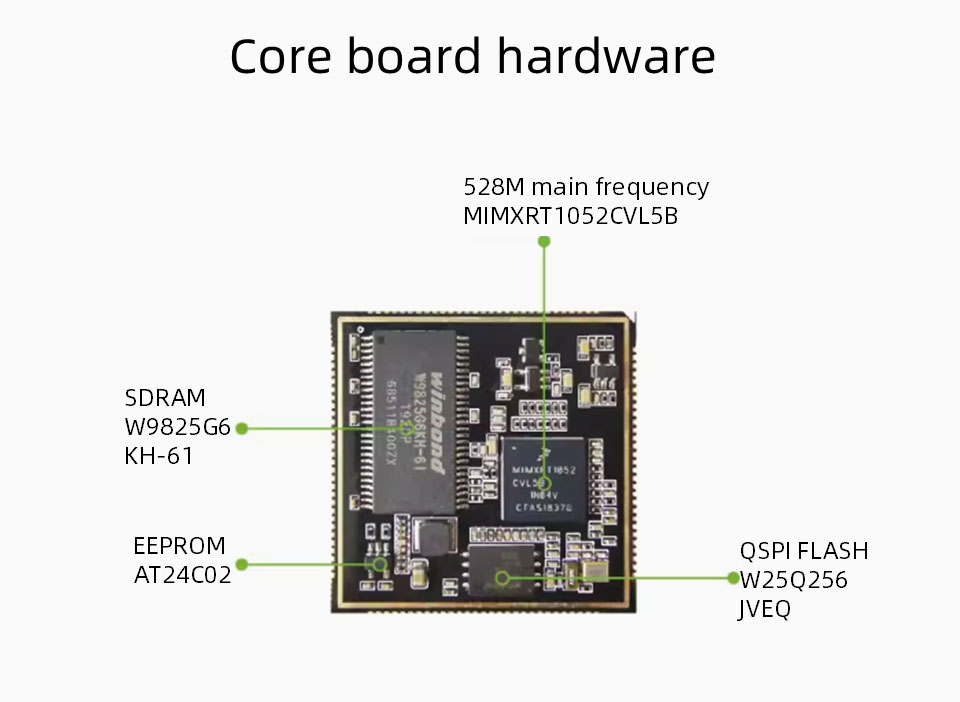

● De hardwarebronnen van het kernbord omvatten
● 32 MB SDRAM, 32MB NOR FLASH en 256B EEPROM.
● De PCB hanteert een 6-laags zwart onderdompeling goudontwerp, met een totale grootte van 38*38 mm, in totaal 116 pins en een pinafstand van 1,0 mm. Met uitzondering van de SEMC -bus, worden de resterende 10 pins van de chip allemaal geleid.
Hoofdchip: MIMXRT1052CVL5B, Cortex-M7-kern, hoofdfrequentie 528MHz
SDRAM: 2MB, TSSOP -pakket, merk Winbond, industriële kwaliteit
Flash: 32MB, WSON8 -pakket, merk Winbond, industriële kwaliteit
EEPROM: AT24C02 256B
Ethernet Phy: geen
PCB -maat: 38*38 mm
Voeding: 3.3V
Afdekking van het schild: geen schildbedekking
GPIO: 116 pins, 1,0 mm pinafstand, behalve voor SEMC -bus, alle andere I0 worden geleid
Bedrijfstemperatuur: -40 ~ 85 ° C, industriële kwaliteit

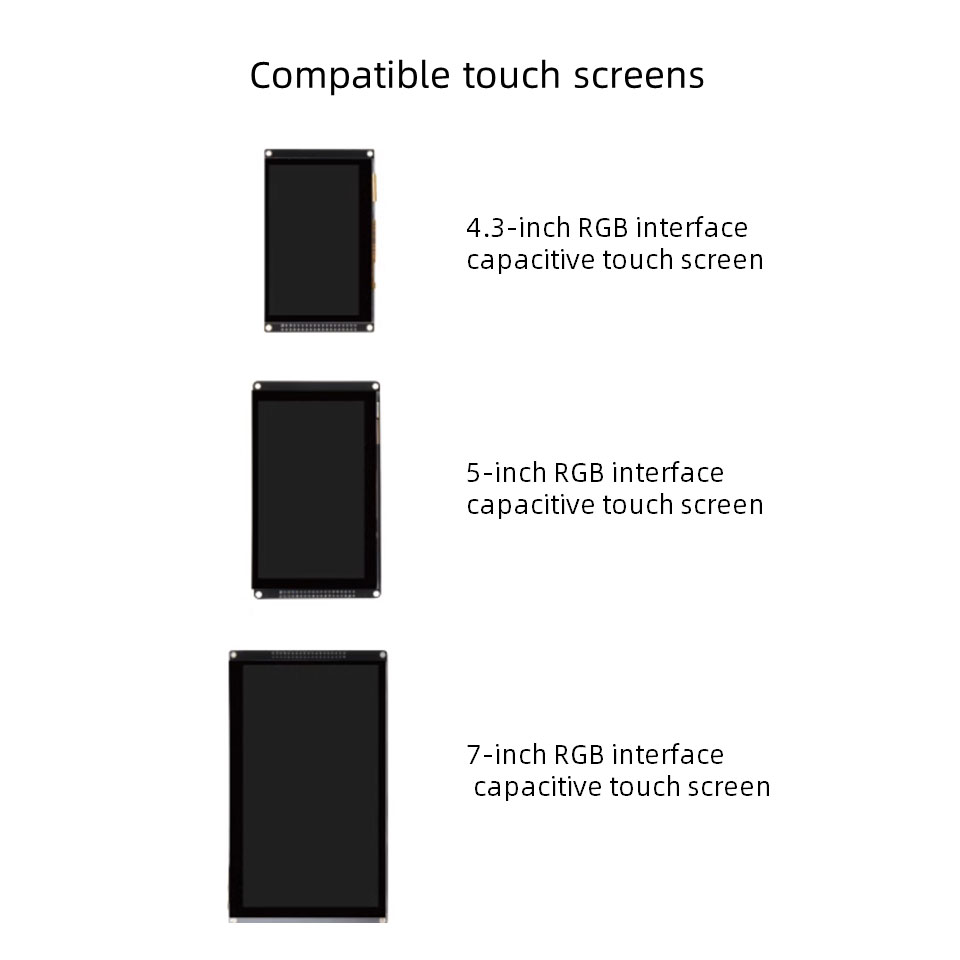

● LCD: 1 kanaal
● USB: 2 kanalen, met een hoge snelheid PHY
● SDIO: 2 kanalen
● I²C: 4
● SPI: 4
● UART: 8
● Sai: 3
● ADC: 2 (elk 16 kanalen), 12bit
● PWM: 4
● JTAG: 1 kanaal
● SPDIF: 2 kanalen
● Kan: 2
● Opmerking: de bovenstaande gegevens kunnen worden hergebruikt, raadpleeg de Core Board Pin -beschrijving als referentieontwerp
Opmerking: het bord kan worden aangepast met een minimale volgorde van 500
